Проект мансардный дом с террасой GH 21-7-17
| Этажность | мансардный (2-х этажный) | |
| Фундамент | свайно-ростверковый монолитный железобетонный | |
| Несущие стены | блоки ячеистого бетона 300 мм | |
| Перекрытие | 1-й этаж | по деревянным балкам |
| мансардный этаж | конструкция кровли | |
| Кровля | металлочерепица, уклон 20° и 25° | |
| Фасад | утеплен пенополистерольными плитами толщиной 100 мм с выполнением армирующего слоя из стеклосетки ССШ-160 на полимерном клеевом составе по утеплителю с последующей отделкой декоративными материалами | |
| Площадь застройки | 174 м² | |
| Общая площадь | 176 м² | |
| Жилая площадь | 79 м² | |
| Строительный объем | 678 м³ | |
- Обложка

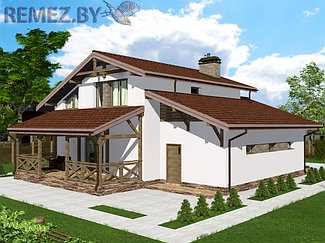

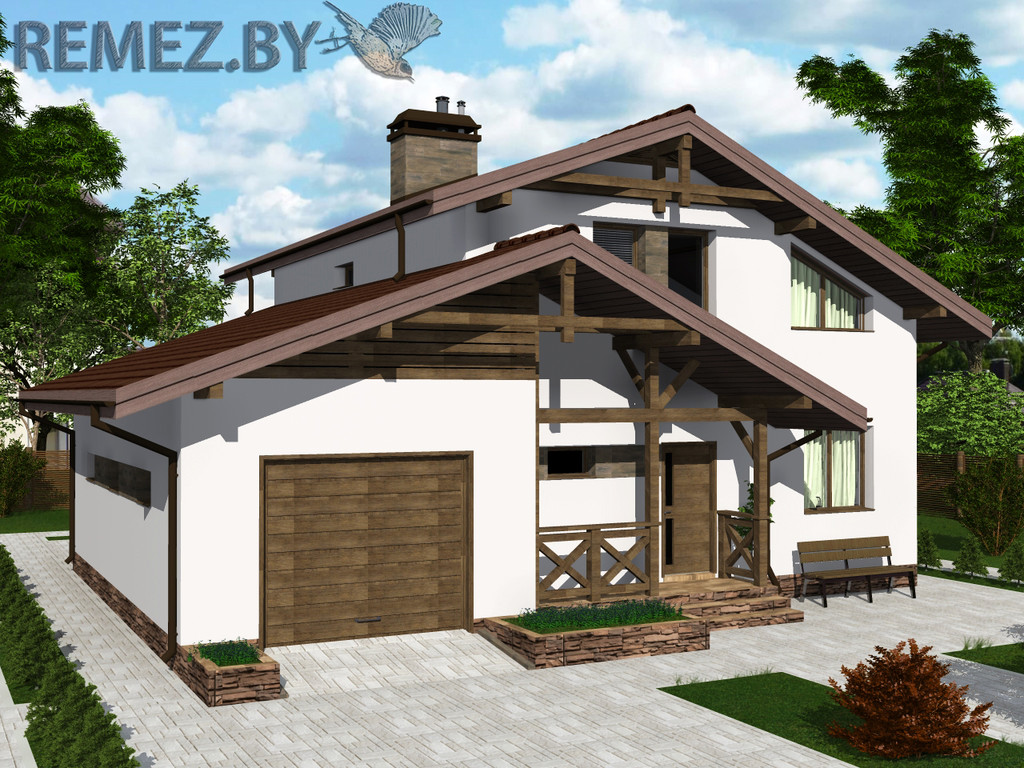

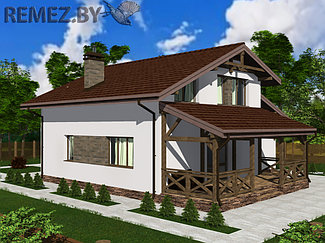

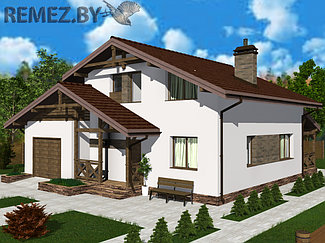

- Вид 1
- Вид 2
- Вид 3
- Вид 4

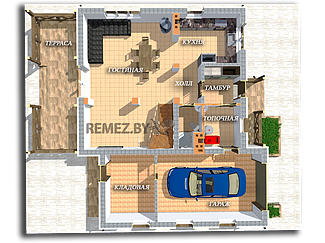

- Планировка 1 этажа мансардного дома

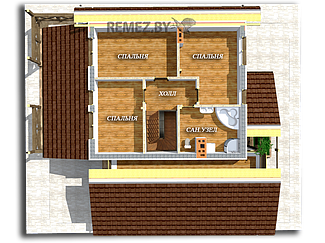

- Планировка 2 этажа мансардного дома

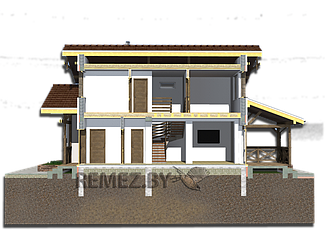

- Разрез 1-1
- Разрез 2-2
Проектируемый мансардный жилой дом без подвала выполнен из газосиликатных блоков на основании задания Заказчика.
Вход в дом организован с трех сторон (главный вход, вход со стороны террасы и отдельный вход через гараж сквозь топочную). В доме находится тамбур, топочная, совмещенный санитарный узел, гостиная, совмещенная с кухней-столовой, образуя большое пространство. По желанию Заказчика в гостиной запроектирована открытая лестничная клетка для подъема на второй этаж. На мансардном этаже располагаются холл, три просторные жилые комнаты и большой совместный санузел.
Для выхода на кровлю предусмотрена люк-лестница.
Запроектирована дверь для выхода на задний двор непосредственно из гаража.
Габариты дома и объемно-планировочные решения спроектированы с учетом размеров стеновых материалов (газосиликатных блоков), а так же конструкций фундамента, пола, чердачного перекрытия и крыши. Проект не содержит раздела с инженерными сетями, однако для ввода сетей электричества, канализации и водоснабжения предусмотрены технические отверстия (гильзы) в фундаменте дома.
