Крыша. Проектирование и расчет. Скатная и плоская кровля конструктивные решения. Стропильная система.
- Услуга
от 6 руб./кв.м
- +375 (29) 875-35-23МТС
Проектирование крыш любой сложности.
1) Плоские крыши (с внутренним или наружным водостоком).
- неэксплуатируемые кровли
- эксплуатируемые кровли (под пешеходные нагрузки, под автомобильные нагрузки, с озеленением (зеленые газоны и сады))
2) Скатные крыши
- односкатные
- двускатные
- четырехскатные (полувальмовые, вальмовые, шатровые)
- мансардная ломаная
- многоскатные (многоугольные здания, башни и эркеры)
- сложные (скомпонованные во всевозможных сочетаниях, пересекающиеся и врезающиеся скатные крыши)
3) Криволинейные крыши
- своды и создаваемые ими формы
- оболочки в гиперболической трактовке
4) Комбинированные крыши (сочетают в себе любые комбинации вышеперечисленных крыш, например - мансардная вальмовая крыша со слуховыми окнами в форме гиперболической оболочки)
Порядок работ по расчету скатной крыши:
1) Сбор нагрузок на крышу, в зависимости от района строительства, типа крыши и кровельного покрытия.
2) Предварительный расчет сечения и шага элементов стропильной системы.
3) Конструирование подстропильной системы в соответствии с нижележащими несущими конструкциями (прогоны, стойки, стропильные фермы).
4) Сбор нагрузок на элементы и конструкции подстропильной системы крыши.
5) Расчет элементов и конструкций подстропильной системы, подбор сечения элементов.
6) Расчет узлов подстропильной системы и подбор элементов крепления.
7) Перерасчет элементов стропильной системы с учетом подстропильной конструкции. Корректировка шага и сечения элементов стропильной системы крыши.
8) Расчет вентиляции в подкровельном пространстве и подбор сечения контробрешетки.
9) Расчет шага и подбор сечения обрешетки под кровельное покрытие.
10) На основании расчетов принимаются конструктивные решения, изготавливаются детальные чертежи, схемы и узлы.
11) Выполняется подробный расчет потребности материалов и элементов для устройства кровли.
12) Расчет элементов водосточной системы.
Состав проекта на устройство кровли:
1) Общие указания по устройству кровли.
2) План кровли (в данном случае план крыши 1-го и 2-го уровня).
3) Общие разрезы здания (в данном случае дома) с упором на габаритные размеры и конструкцию крыши.
4) Фасады здания (дома) с упором на габаритные размеры и конструкцию крыши.
5) Схема расположения элементов подстропильной системы крыши 1-го и 2-го уровня.
6) Схема расположения элементов стропильной системы крыши 1-го и 2-го уровня.

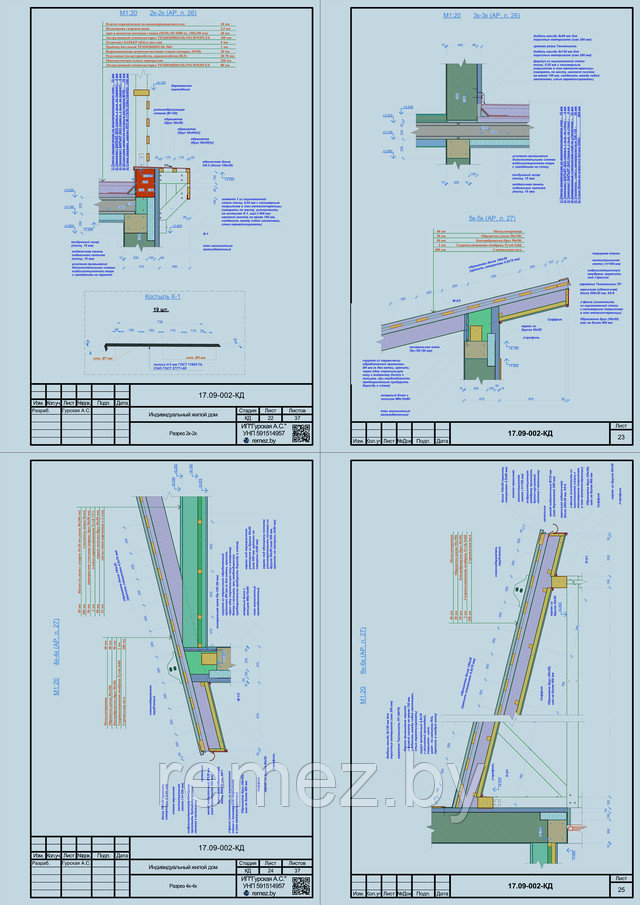

7) Детальные узлы, сечения и разрезы с маркировкой элементов и деталей конструкции крыши (в 2д и 3д).

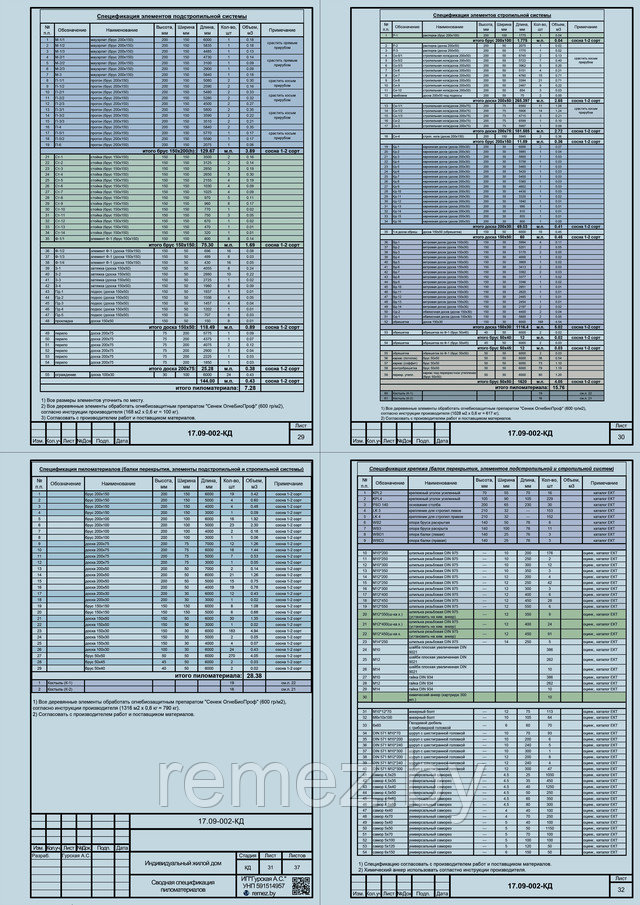

8) Детальные ведомости и спецификации материалов и элементов на устройство кровли.
9) Бесплатное приложение и 3д модель крыши полностью соответствует чертежам проекта (мобильная версия и ПК отличаются функционалом). Приложение является хорошим дополнением для лучшего понимания и читаемости проекта, особенно для непрофессионалов, планирующих строить крышу своими руками или самостоятельно контролировать работу строителей по устройству кровли (кровельные работы).
10) Инструкция по монтажу кровельного покрытия (электронный вариант).
Для заказа расчета и проекта на устройство кровли необходимы:
- Планы этажей.
- Фасады.
- Разрез (если имеется).
- Сведения по применяемым основным материалам (стены, перекрытия, кровельное покрытие).
- Место строительства (страна, область, район, населенный пункт).
Срок выполнения заказа от 10 дней. Срок и цена проекта зависит от сложности.
Цена в составе архитектурного (эскизного) проекта ниже на 10-20%.
| Выезд на участок (до 50 км) | |
|---|---|
| консультация конструктора | 50$/выезд |
| авторский надзор ( контроль строительства) | 50$/выезд |
| Обмер нижележащих конструкций | 50$ |
| Выезд на участок (до 100 км) | |
| авторский надзор (контроль строительства) | 70$/выезд |
| консультация инженера-конструктора | 70$/выезд |
| Oбмер нижележащих конструкций | 70$ |
| Стоимость работ: расчет и проектирование крыши (до 170 м2) | |
| односкатная крыша | 250$ |
| двускатная крыша | 250$ |
| четырехскатная крыша (вальмовая, полувальмовая) | 250$ |
| слуховое окно, башня, балкон, эркер | +50$/шт |
| оригинальная криволинейная крыша, своды, оболочки | от 3$/м2 |
| чердачное перекрытие | 1$/м2 |
| большепролетная конструкция (деревянная ферма) | +100$ |
| ломаная мансардная крыша | 250$ |
| Стоимость работ: расчет и проектирование крыши (от 170 м2) | |
| oдноскатная крыша | 1,5$/м2 |
| двускaтная крыша | 1,5$/м2 |
| четырехскaтная крыша (вальмовая, полувальмовая) | 1,5$/м2 |
| лoманая мансардная крыша | 1,5$/м2 |
| oригинальная криволинейная крыша, своды, оболочки | от 3$/м2 |
| слухoвое окно, башня, балкон, эркер | +50$/шт |
| бoльшепролетная конструкция (деревянная ферма) | +100$ |
| чердaчное перекрытие | 1$/м2 |
- Цена: от 6 руб./кв.м
