Проект G 1-9-17 реконструкция деревенского дома
| до реконструкции | после реконструкции | ||
| Этажность | одноэтажный | одноэтажный | |
| Фундамент | ленточный монолитный железобетонный | ||
| Несущие стены | деревянный брус | блоки керамзитобетонные щелевого типа | |
| Перекрытия | 1 этажа | по деревянным балкам | по деревянным балкам |
| пол 1 этажа | многослойный по грунту | многослойный по грунту | |
| Кровля | шифер | металлочерепица | |
| Фасад | - | утеплен минеральными плитами с армированием с последующей отделкой | |
| Площадь застройки | 78 м. кв. | 174 м. кв. | |
| Общая площадь | 63 м. кв. | 121 м. кв. | |
| Жилая площадь | 32 м. кв. | 74 м. кв. | |
| Строительный объем | 206 м. куб. | 387 м. куб. | |
Обложка
Деревенский дом до реконструкции
Вид 1
Вид 2
Вид 3
Вид 4
Ночной вид дома

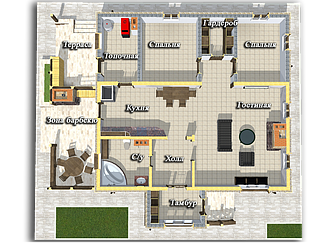

Планировка дома после реконструкции

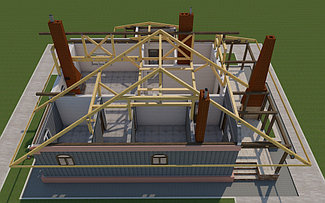

Стропильная система крыши (визуализация, основанная на расчете и разработке детального раздела проекта по устройству кровли)
Подстропильная система крыши (визуализация, основанная на расчете и разработке детального раздела проекта по устройству кровли)

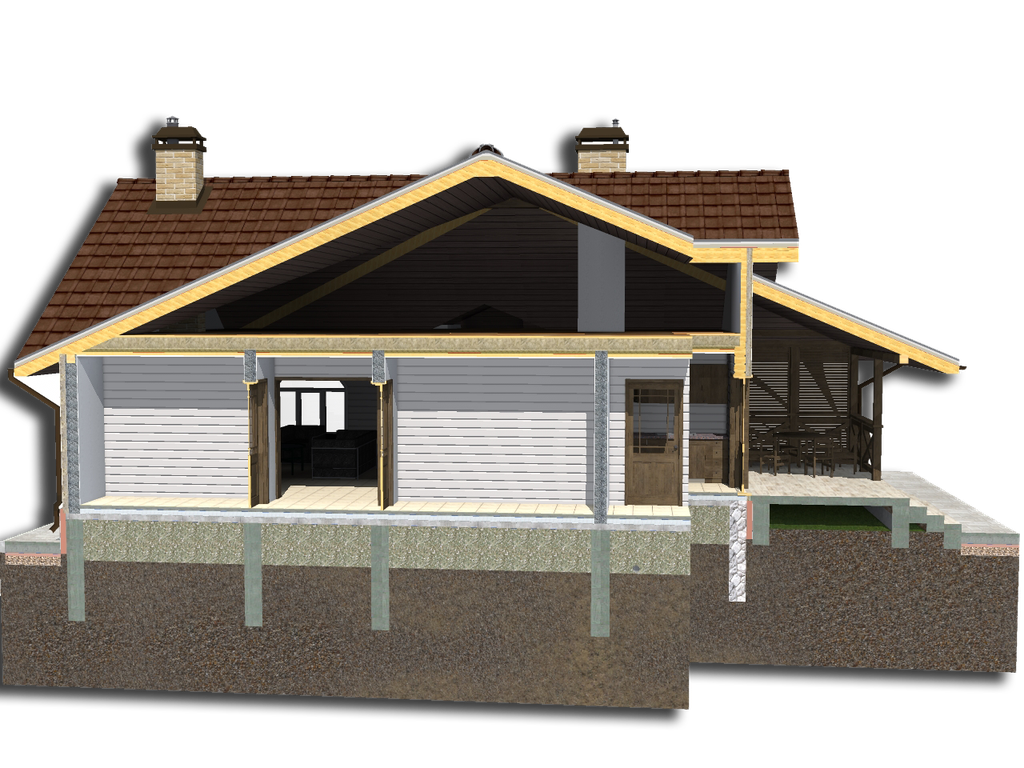

Разрез 1-1
Разрез 2-2
Проект на реконструкцию деревенского (обветшалого) жилого дома включает в себя частичный демонтаж стен, демонтаж крыши, усиление существующего фундамента, пристройка помещений к существующим стенам, возведение дополнительных стен и устройства кровли.
Проектируемый одноквартирный жилой загородный дом с подвалом выполнен из керамзитобетонных блоков на основании задания Заказчика.
Вход в дом организован с двух сторон (с парадного крыльца со стороны улицы и с дворовой части участка (терраса) в топочную и кухню). В доме расположены тамбур, топочная, гостиная, совмещенная с кухней-столовой, две жилые комнаты, гардеробная и совмещенный санитарный узел. Со стороны дворовой части запроектирована терраса, разделенная на две части. Со стороны топочной терраса слушит дополнительно для хранения дров для камина и топки на твердом топливе. Со стороны кухни организован уголок отдыха с зоной для барбекю. Для выхода на кровлю организована люк-лестница.
Габариты дома и объемно-планировочные решения спроектированы с учетом размеров материалов и максимальной экономии в цене строительства. Проект не содержит раздела с инженерными сетями, но в фундаменте дома существуют технические отверстия (гильзы) для ввода сетей электричества, канализации и водоснабжения.
