Проект реконструкции старого деревянного дома с увеличением жилой площади GH 11-01-18
| Этажность | до реконструкции | после реконструкции | |
| старый деревянный жилой дом | мансардный жилой дом | ||
| Фундамент | ленточный, монолитный железобетонный | ленточный, монолитный железобетонный и монолитный железобетонный свайный (буронабивные сваи) | |
| Несущие стены | деревянные стены 190 мм | блоки ячеистого бетона 300 мм с последующим утеплением и облицовкой кирпичом | |
| Перекрытие | по деревянным балкам | 1-го этажа | по деревянным балкам |
| мансардного этажа | по деревянным балкам | ||
| Фасад | деревянные стены | вентилируемая конструкция, утеплен, облицован лицевым кирпичом | |
| Кровля | шифер | скатная, профилированный настил, уклон 45° и 25° | |
| Площадь застройки | 61 м² | 134 м² | |
| Общая площадь | 49 м² | 141 м² | |
| Строительный объем | 148 м³ | 565 м³ | |
- Обложка

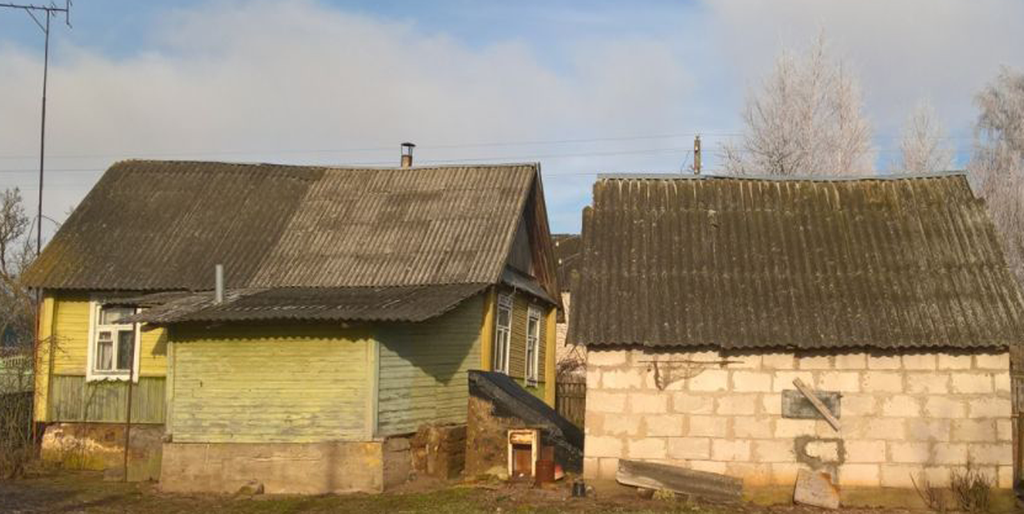

- Старый дом до реконструкции

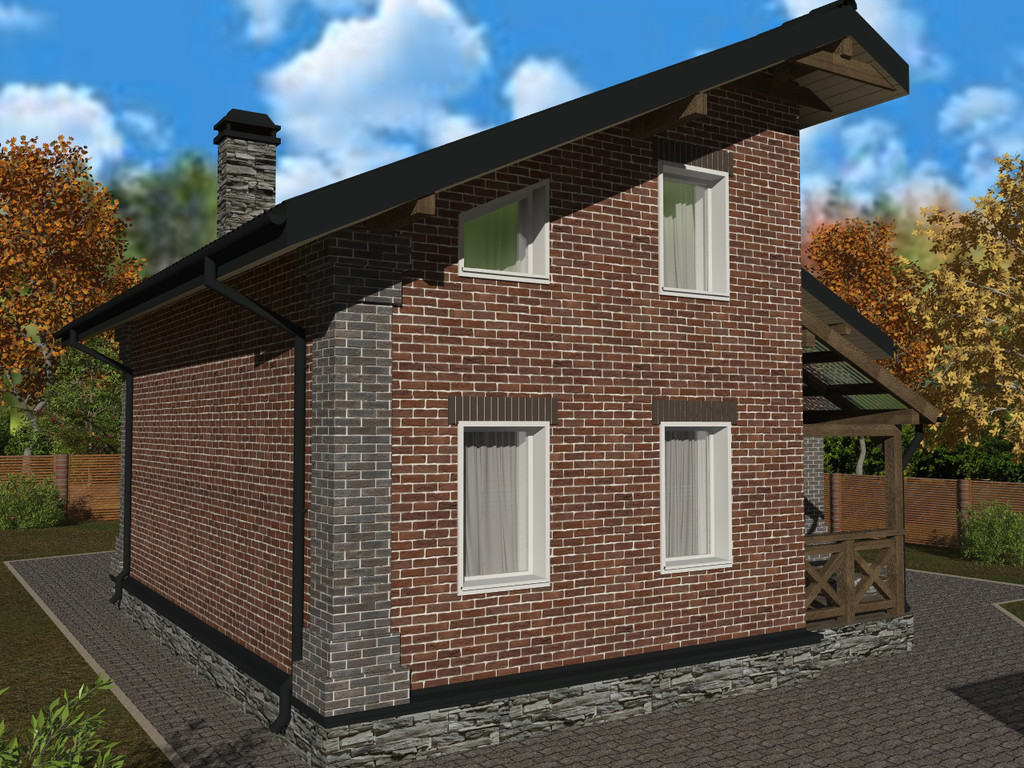

- Фасад 1

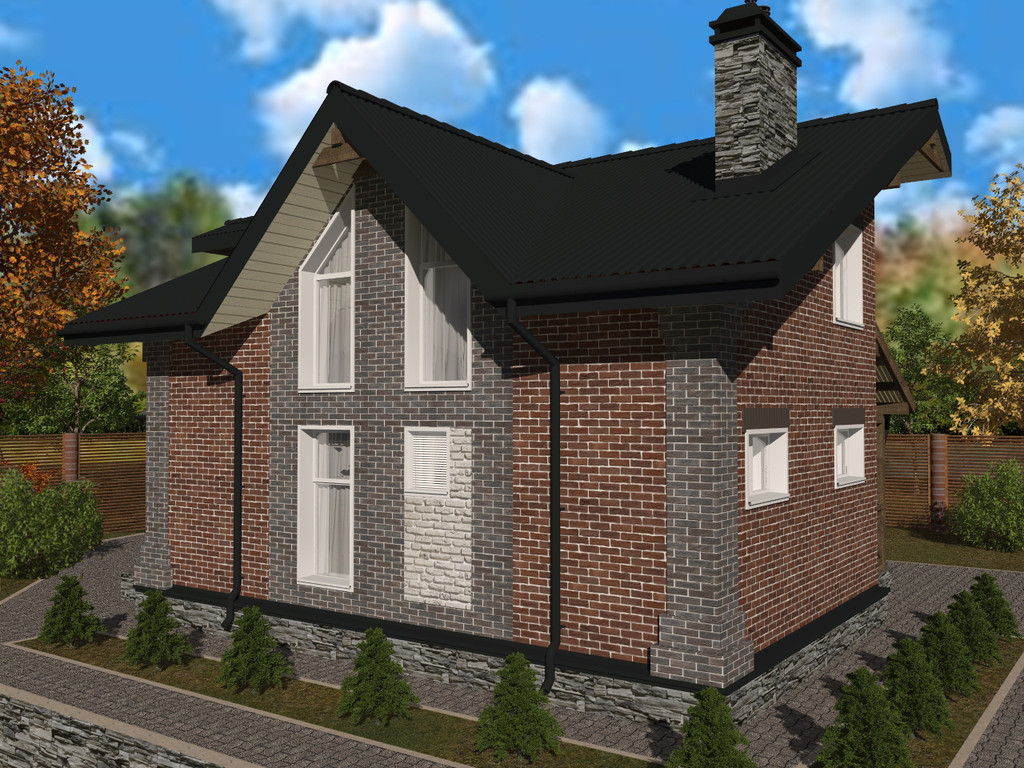

- Фасад 2

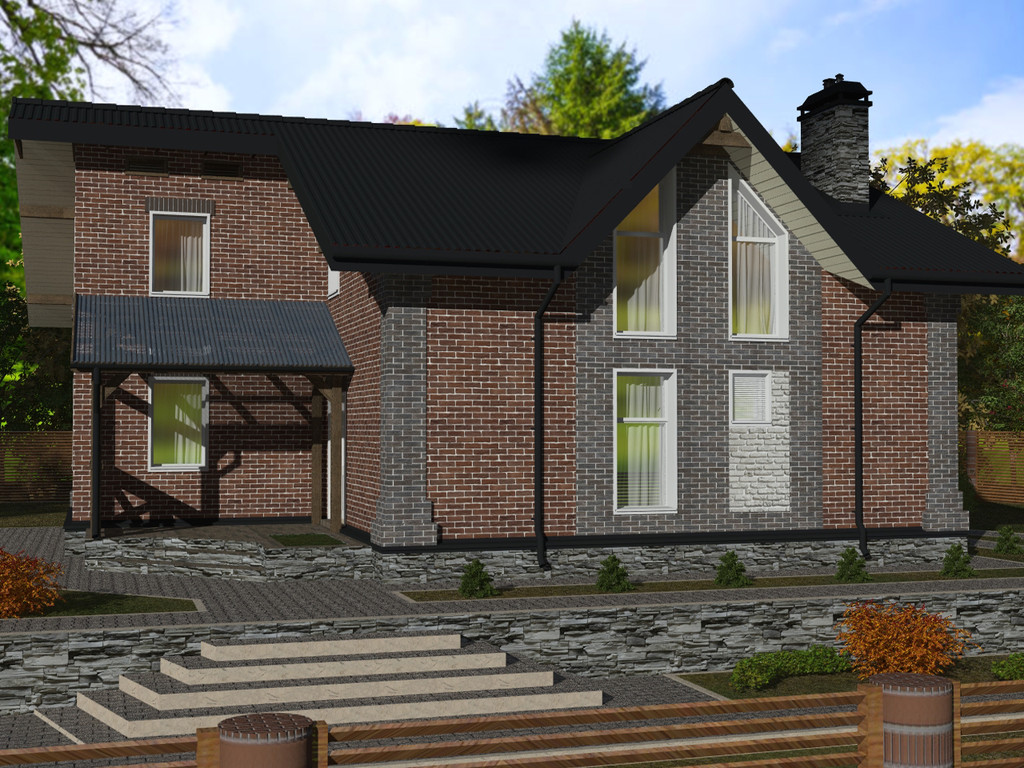

- Фасад 3
- Фасад 4

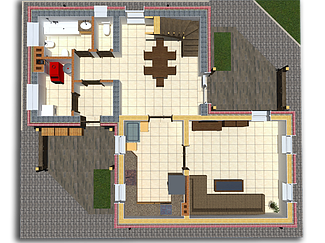

- План 1 этажа
- План 2 этажа

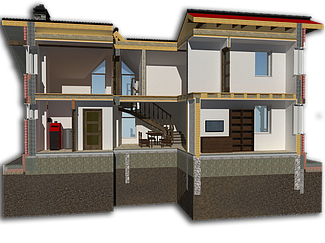

- Разрез 1-1
- Разрез 2-2
Проект на реконструкцию старого деревянного дома с двумя террасами и мансардным этажем.
Данный проект на реконструкцию индивидуального жилого дома выполнен на основании задания Заказчика и предусматривает:
- демонтаж деревянной пристройки и крыльца существующего дома;
- демонтаж сарая 2 по ситуационному плану;
- демонтаж печи, чердачного перекрытия и крыши;
- усиление фундамента существующего дома;
- пристройка жилой части и террас к существующему дому, надстройка мансардного этажа;
- замена оконных и дверных блоков с изменением габаритных размеров проемов существующего дома;
- утепление наружных стен и облицовка наружных стен кирпичом;
- устройство общей утепленной кровли;
- организация водяного отопления и горячего водоснабжения.
Вход в дом со стороны улицы (главный вход) организован через небольшой тамбур в просторный холл и со стороны дворовой части участка. В доме на первом этаже запроектированы тамбур, большой холл (с функцией столовой), топочная, гостиная, отдельная кухня, отдельный (гостевой) санузел и совмещенный санузел.
Для перемещения на второй этаж дома запроектирована удобная деревянная лестничная клетка.
Для выхода на террасу в дворовую часть участка из холла организована большая стеклянная дверь.
На втором этаже запроектированы три жилые комнаты и большая гардеробная комната.
Проект не содержит расчет фундамента, так как Заказчиком не предоставлены результаты геологических изысканий на участке.
Габариты дома и объемно-планировочные решения спроектированы с учетом размеров стеновых материалов (газосиликатных блоков).
