Проект мансардного дома с террасой GHJ -1-4-18
| Этажность | мансардный (2-х этажный) | |
| Фундамент | свайный монолитный железобетонный | |
| Несущие стены | блоки ячеистого бетона 400 мм | |
| Перекрытие | 1-й этаж | сборно-монолитное |
| мансардный этаж | утепленное, конструкция кровли | |
| Кровля | скатная, гибкая (битумная) черепица RUFLEX, уклон 30° с установкой продухов | |
| Фасад | легкая штукатурная система утепления с выполнением армирующего слоя из стеклосетки ССШ-160 на полимерном клеевом составе по утеплителю с последующей декоративной отделкой | |
| Площадь застройки | 182 м² | |
| Общая площадь | 200 м² | |
| Жилая площадь | 117 м² | |
| Строительный объем | 801 м³ | |
Обложка

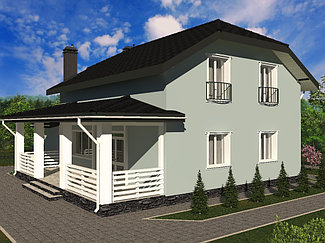

Фасад 1
Фасад 2
Фасад 3
Фасад 4
Планировка первого этажа мансардного дома с террасой
Планировка второго этажа мансардного дома с террасой

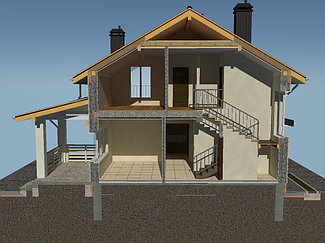

Разрез 1-1
Разрез 2-2
Проектируемый мансардный жилой дом без подвала выполнен из газосиликатных блоков на основании задания Заказчика. Дом выполнен в стиле неоклассика по желанию Заказчика.
Вход в дом организован с двух сторон (главный вход, вход со стороны террасы в дворовой части участка). В доме на первом этаже находится холл, топочная, совмещенный санитарный узел, кабинет, гостиная, совмещенная с кухней-столовой, образуя общее пространство. Также запроектирована лестничная клетка для между этажами. На мансардном этаже располагаются холл, три просторные жилые комнаты, большой совместный санузел и гардеробная. Для выхода на кровлю предусмотрена люк-лестница.
Габариты дома и объемно-планировочные решения спроектированы с учетом размеров стеновых материалов (газосиликатных блоков), а так же конструкций фундамента, пола, чердачного перекрытия и крыши. Проект не содержит раздела с инженерными сетями, однако для ввода сетей электричества, канализации и водоснабжения предусмотрены технические отверстия (гильзы) в фундаменте дома.
