Дом с арочными окнами в сказочном стиле GH13-03-19
| Этажность | мансардный с цокольным этажом |
| Фундамент |
ленточный монолитный железобетонный |
| Стены | газосиликатные блоки |
| Перекрытие цокольного этажа | сборно-монолитное |
| Перекрытие первого этажа | пустотные железобетонные плиты перекрытия |
| Перекрытие второго этажа | конструкция кровли (утепленное) |
| Фасад | утеплен, оштукатурен полимерным составом по стеклосетке с дальнейшей отделкой декоративной штукатуркой, окраской, облицовкой плиткой, камнем |
| Кровля | гибкая (битумная) черепица, уклон 50 |
| Жилая площадь | 79 м2 |
| Площадь застройки | 106 м2 |
| Общая площадь | 182 м2 |
| Строительный объем | 694 м3 |

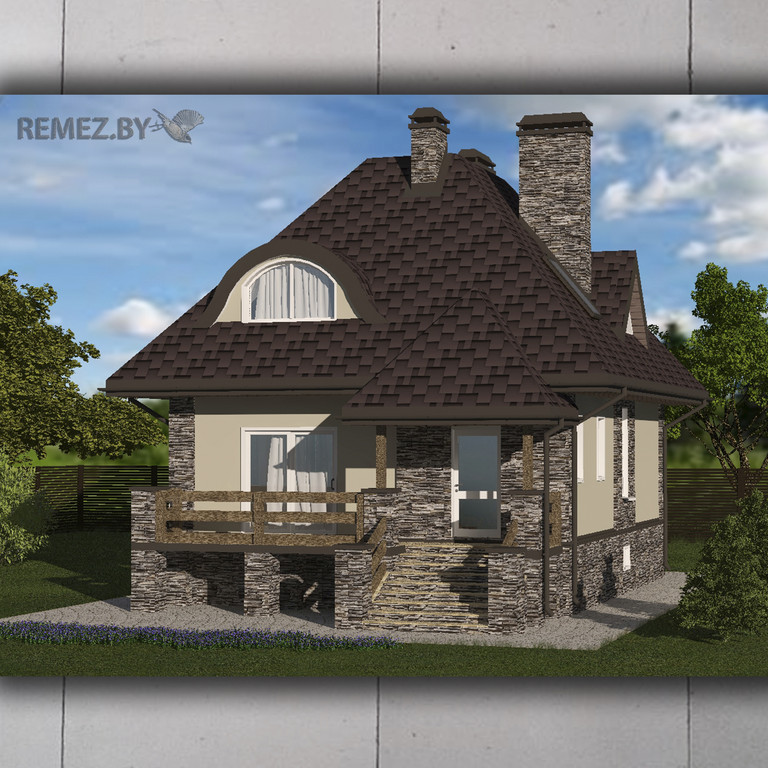

- Обложка
- Фасад 1
- Фасад 2
- Фасад 3
- Фасад 4
- План подвала
- Планировка первого этажа
- Планировка мансарды
- Разрез 1-1
- Разрез 2-2
Проектируемый мансардный жилой дом с цокольным этажом выполнен из блоков ячеистого бетона (газосиликатных блоков) на основании задания Заказчика.
Вход в дом организован со стороны улицы через террасу через тамбур.
В цокольном этаже находится топочная, хозяйственное помещение, холл. Также организована лестница для подъема на первый этаж через кухню.
На первом этаже располагаются: тамбур, холл,совмещенный санитарный узел, кухня совмещенная с гостиной и одна жилая комната. Также на первом этаже лестница для подъема на мансардный этаж.
На втором этаже расположены холл, гардеробная, большой санузел и три жилые комнаты.
Для выхода на кровлю предусмотрена люк-лестница через чердачное пространство.
Проектом данного дома предусмотрены технические отверстия в фундаменте дома для ввода сетей электричества, канализации и водоснабжения.
