Разноуровневый дом с мансардой и цоколем GH-1-34-20
| Этажность | двухэтажный (мансардный) с цоколем | |
| Фундамент | свайный с ростверком железобетонный под террасой и частью дома, ленточный монолитный железобетонный под цоколем | |
| Несущие стены | блоки керамзитобетонные 400 мм | |
| Перекрытия | подвала и 1-го этажа | сборные жб плиты перекрытия |
| 2-го этажа | конструкция кровли | |
| Кровля | металлочерепица, уклон 25° и 30° | |
| Фасад | утеплен минераловатными плитами с последующей отделкой декоративным камнем, панелями, кирпичом, плиткой | |
| Площадь застройки | 153 м² | |
| Общая площадь | 149 м² | |
| Строительный объем | 640 м³ | |
- Обложка

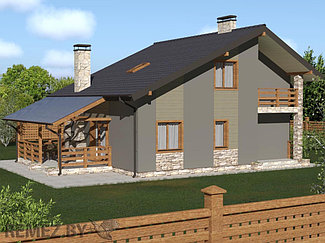

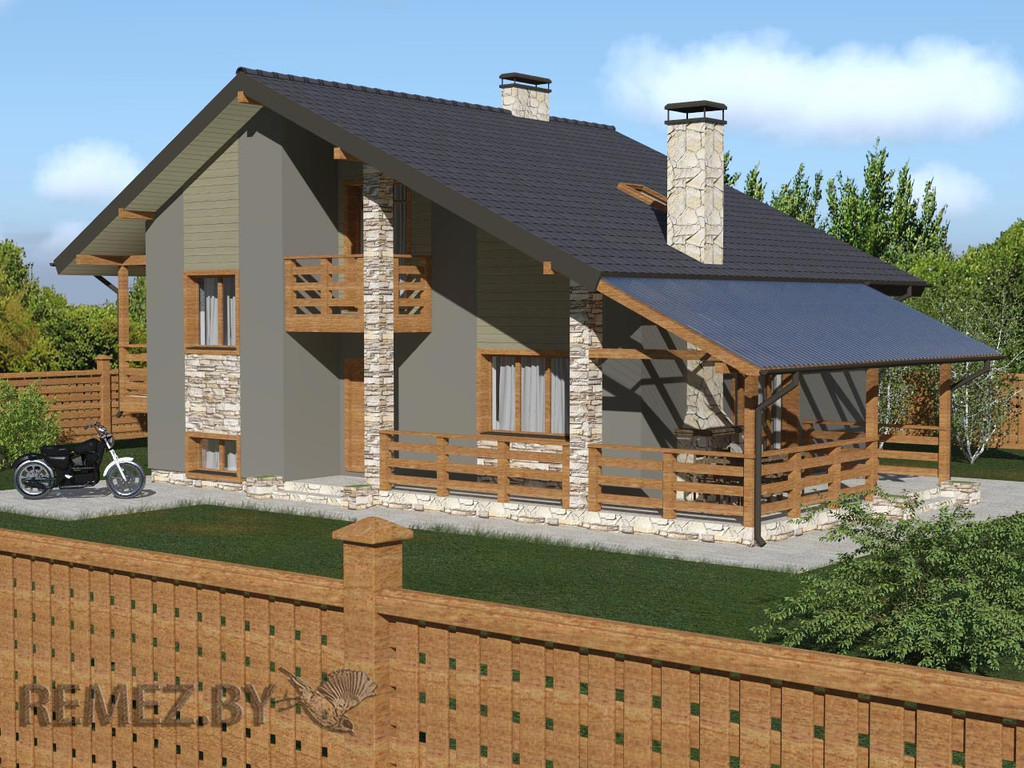

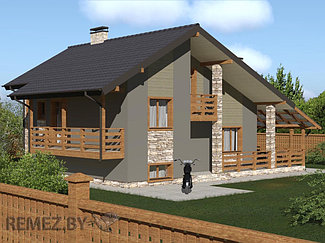

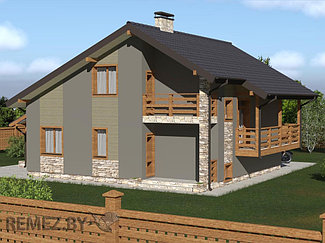

- Фасад 1
- Фасад 2
- Фасад 3
- Фасад 4
- Цокольный этаж

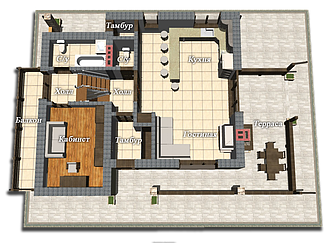

- Первый этаж

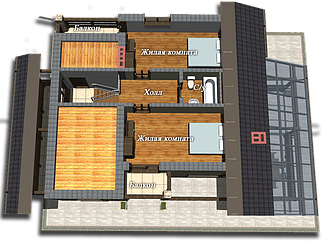

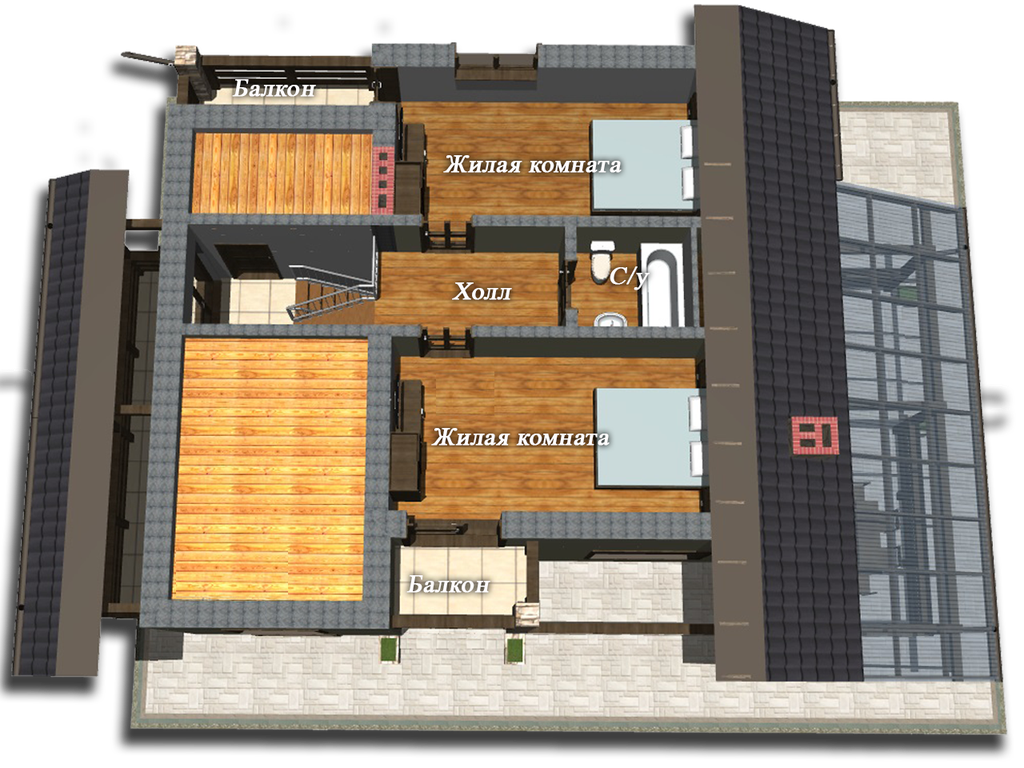

- Мансардный этаж

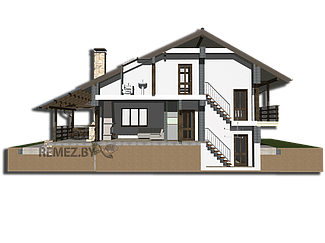

- Разрез1-1
- Разрез 2-2
Проектируемый двухэтажный (мансардный) дом выполнен из газосиликатных блоков на основании задания Заказчика.

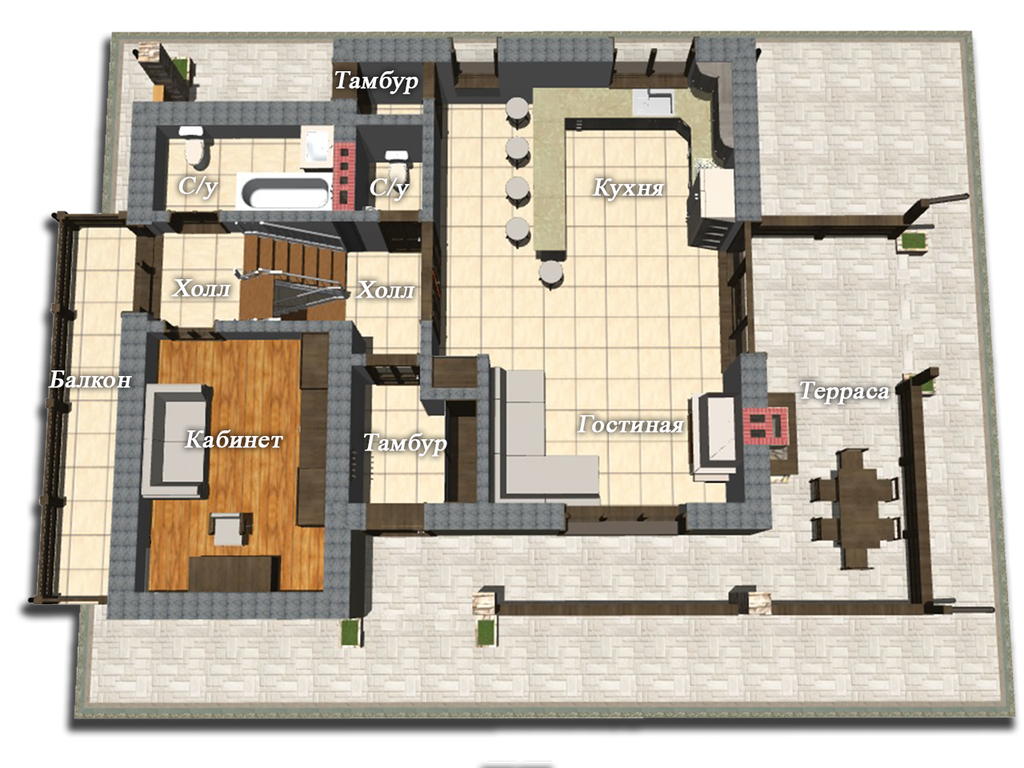

Вход в дом организован с двух сторон участка (вход со стороны террасы и со стороны дворовой части). В цокольном этаже дома находится подвал, состоящий из двух помещений (топочной и хозпомещения). На первом этаже дома запроектированы - тамбур, холл, санузел, совмещенные гостиная и кухня, тамбур для выхода во двор. При подъеме на следующий уровень выходим в кабинет и совмещенный санитарный узел. На мансардном этаже дома запроектированы - холл, совмещенный санитарный узел, две спальни.
В холле дома на первом этаже запроектирована закрытая лестничная клетка для подъема на второй (мансардный) этаж и спуска в подвальное помещение.
Проект не содержит раздела с инженерными сетями (электричества, канализации и водоснабжения), однако для ввода сетей предусмотрены технические входы (гильзы) в фундаменте дома.
Проекты мансардных (двухэтажных) небольших домов пользуются популярностью. Отличием данного проекта является наличие небольшого подвала под домом с хозпомещениями.
