Проект мансардного дома с гаражом в цокольном этаже
| Этажность | двухэтажный (мансардный) с подвалом |
| Фундамент | ленточный, монолитный железобетонный |
| Стены наружные | деревянный брус, облицован силикатным кирпичом (сущ.) |
| Стены внутренние | блоки из ячеистого бетона |
| Фасад | утеплен, облицован декоративной плиткой |
| Перекрытие цокольного этажа | плиты железобетонные |
| Перекрытие 1-го этажа | по деревянным балкам |
| Перекрытие 2-го этажа | конструкция кровли |
| Кровля (основная) | металлочерепица, уклон 54 гр. |
| Кровля (над террасой) | профиль Трапеция "Greca 70/18" |
| Габаритные размеры | 10,5х13,25 |
| Высота дома | 9,8 м |
| Площадь застройки | 123 м2 |
| Общая площадь | 184 м2 |
| Строительный объем | 678 м3 |

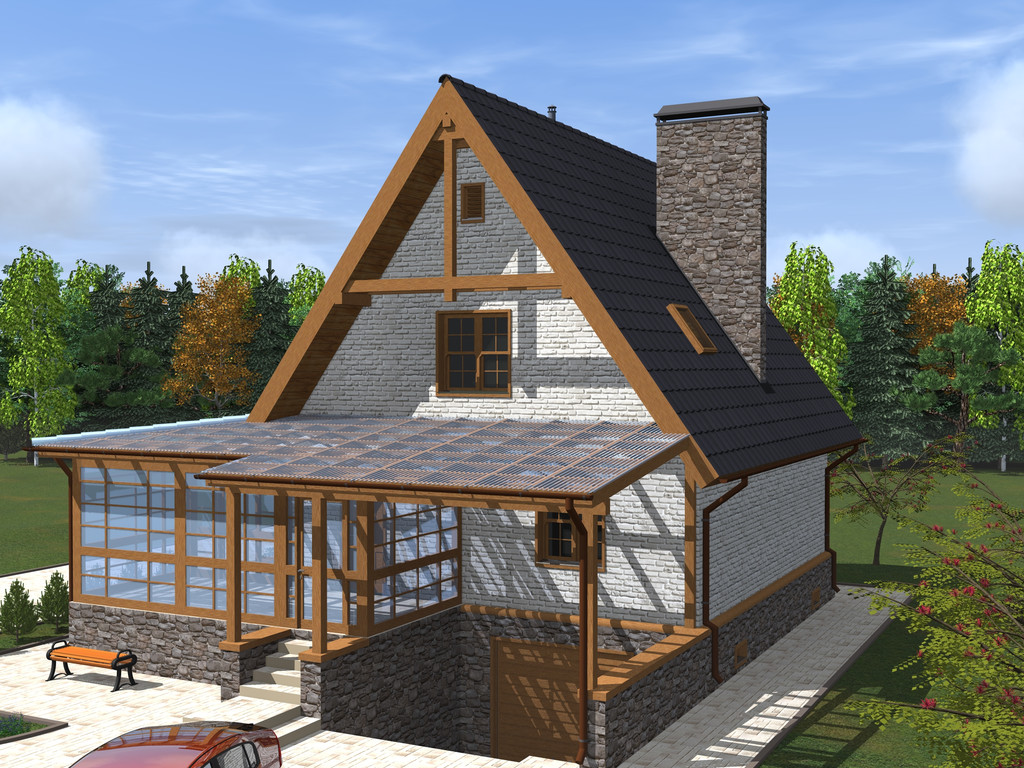

- Фасад 1

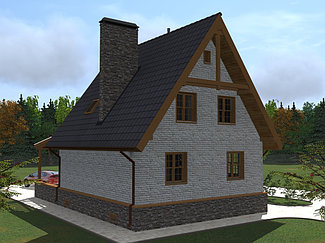

- Фасад 2

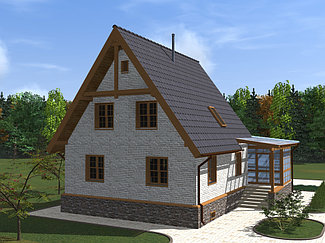

- Фасад 3

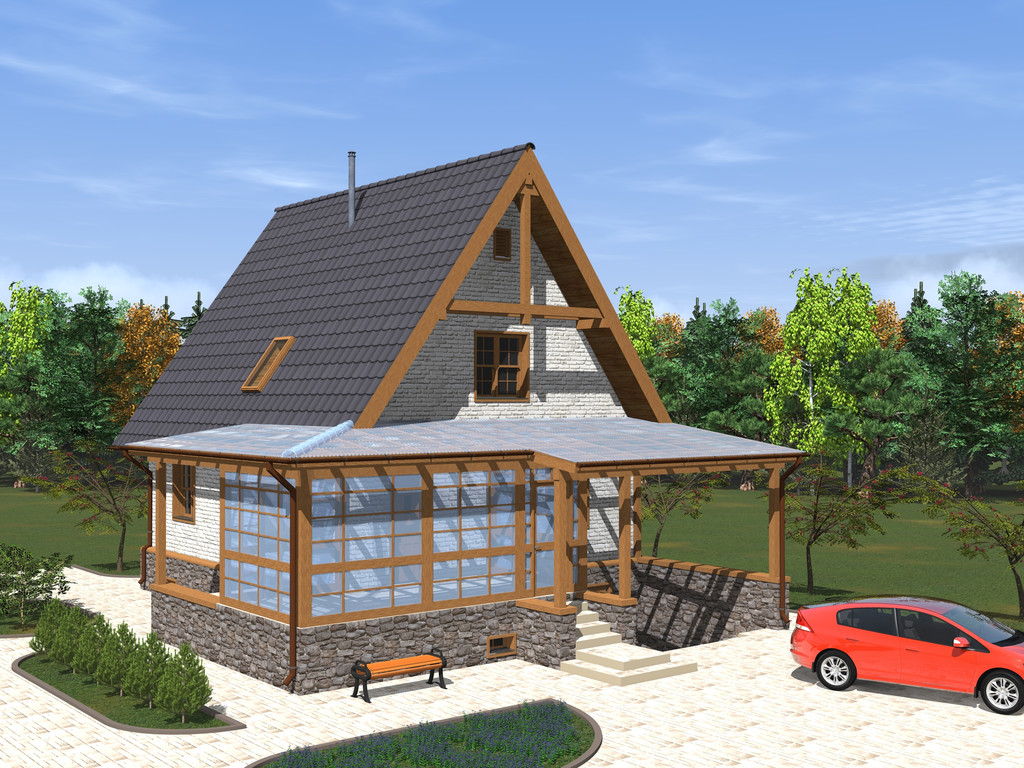

- Фасад 4
- План подвала
- План 1-го этажа

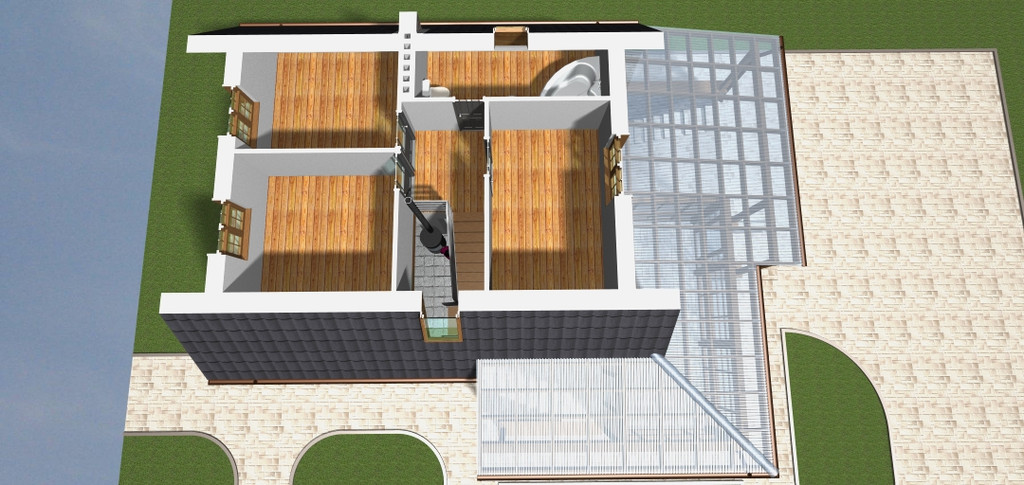

- План 2-го (мансардного) этажа
Данный проект был разработан под существующий жилой дом и включил в себя: доработку фасада; организацию въезда в гараж, расположенного в цокольном этаже; перепланировка цокольного этажа с устройством топочной и других хозяйственных помещений; демонтаж пристройки из-за разрушающегося фундамента и устройство крытой террасы; устройство мансардного этажа; частичный демонтаж стропильной системы с устройством новых конструкций; замена существующего покрытия кровли из асбестоцементных листов на покрытие из металлочерепицы.
Для мансардного этажа особенно важным моментом является правильность устройства покрытия крыши, с обеспечением вентиляции под кровельного пространства. Правильно выполненная кровля обеспечит комфорт в процессе эксплуатации мансардного этажа.
