Мансардный дом с пристроенной баней и верандой.
| Этажность | двухэтажный (мансардный) |
| Фундамент | ленточный, монолитный железобетонный |
| Стены наружные | газосиликатные блоки |
| Стены внутренние | газосиликатные блоки |
| Перекрытие 1-го этажа | плиты железобетонные |
| Перекрытие 2-го (мансардного этажа) | конструкция кровли |
| Кровля | битумная черепица "Onduvilla", уклон 22 и 27 гр. |
| Фасад | утеплен, оштукатурен, окрашен, облицован декоративной плиткой |
| Габаритные размеры | 16х15,5 м |
| Высота дома | 7,8 м |
| Площадь застройки | 194 м2 |
| Общая площадь | 209 м2 |
| Строительный объем | 826 м3 |

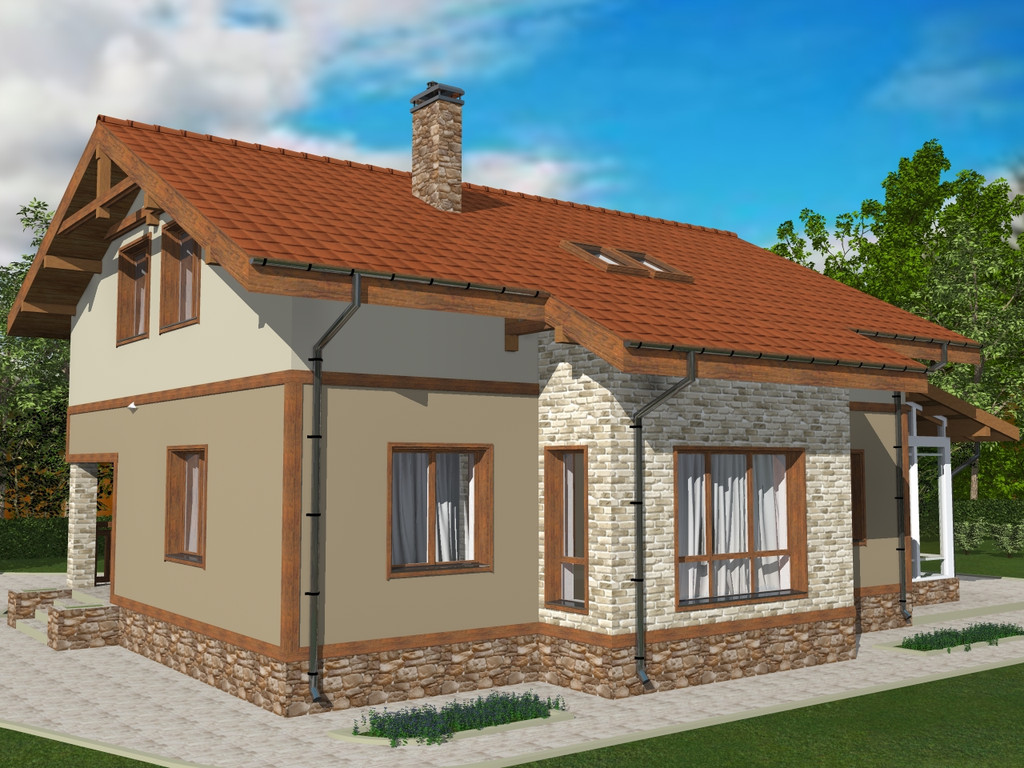

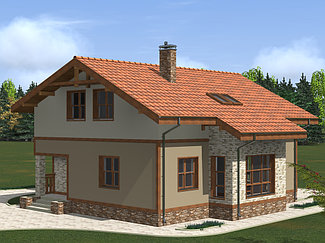

- Фасад 1

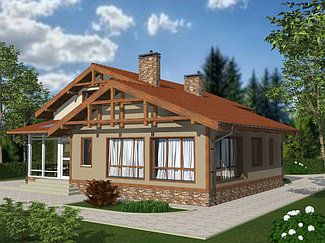

- Фасад 2 (изначально планируемый)

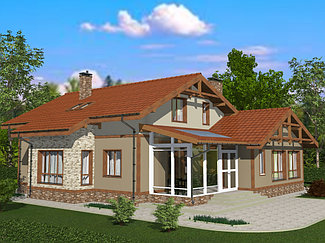

- Фасад 2 + летний сад (конечный результат)

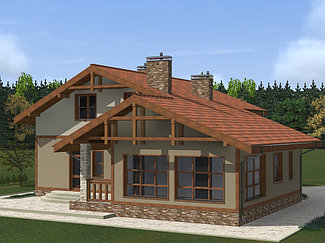

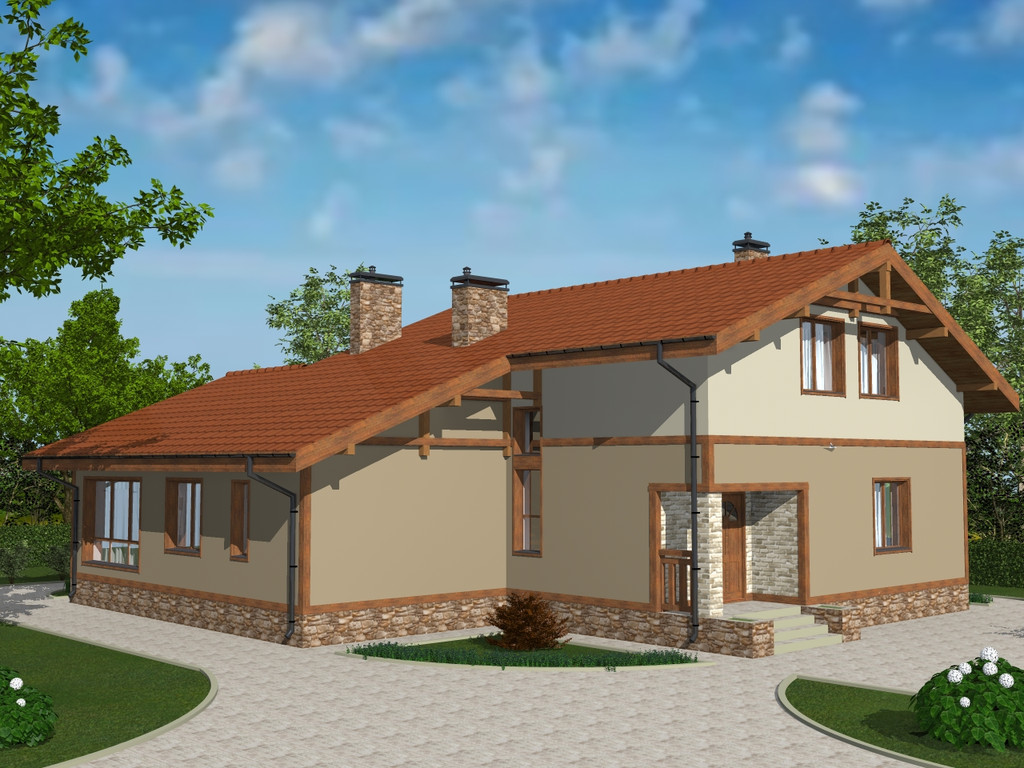

- Фасад 3 (изначально планируемый)
- Фасад 3 + летний сад (конечный результат)

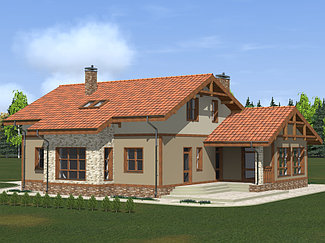

- Фасад 4 (изначально планируемый)
- Фасад 4 + летний сад (конечный результат)

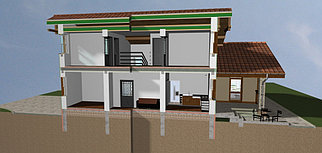

- Разрез 1-1

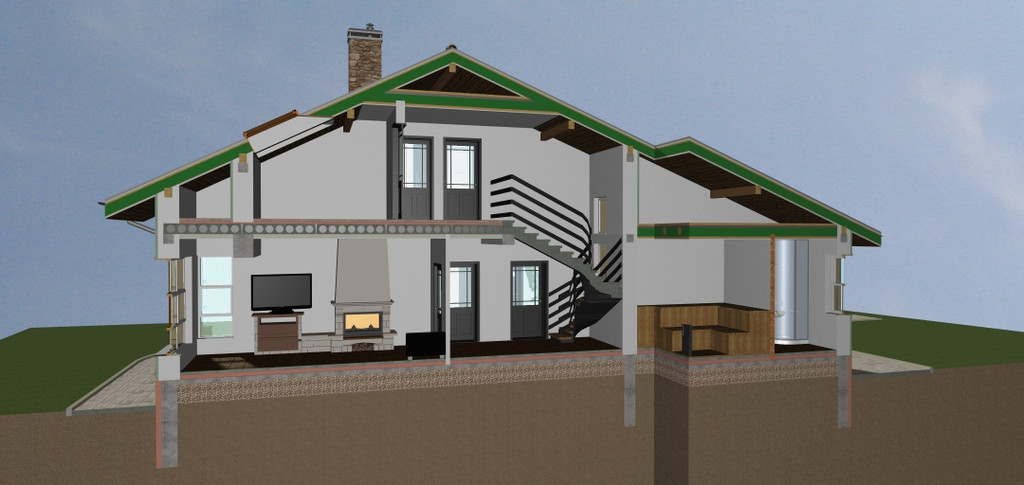

- Разрез 2-2

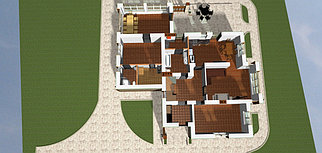

- 1-ый этаж
- 2-ой этаж
Особенностью данного проекта мансардного дома является пристроенная баня, совмещенная с неотапливаемой верандой. Для уменьшения затрат и упрощению конструкции кровли пристроенная баня и жилой дом накрыт общей двускатной крышей. По конструктивным особенностям, кровля имеет различный уклон и длину скатов. Для естественной циркуляции воздуха и отведения продуктов горения предусмотрена система вентиляционных и дымовых каналов. Открытая терраса на заднем дворе объединяет жилой дом и пристроенную веранду. Выходы на террасу организованы из бани, топочной и кухни-столовой. Четырехугольный эркер увеличивает обзор и пространство гостиной. Открытая лестница придает больше простора в холле. Жилая зона расположена на втором (мансардном) этаже.
Так как для комфорта при эксплуатации мансардного этажа большое значение имеет конструкция крыши, дано рациональное предложение по устройству и составу кровли.
По желанию Заказчика в процессе строительства был запроектирован дополнительно "летний сад" - остекленная веранда, что поменяло внешний вид дома и его эксплуатируемые площади. Добавились двери и окно. На веранде предусмотрена кровля с прозрачным участком для лучшего естественного освещения.
