Сруб из сухостойной сосны. Мансардный дом срубленный из сухостойной сосны "Кело" без гаража.

Этажность двухэтажный (мансардный), без подвала
Фундамент буронабивные сваи с расширенной пятой (ТИСЭ)
Стены наружные сухостойная сосна "Кело"
Стены внутренние сухостойная сосна "Кело"
Перекрытия по деревянным балкам
Кровля композитная черепица, уклон 30 гр.
Габаритные размеры 10,5х7,6х8,0 м
Площадь застройки 89,5 м2
Общая площадь 114 м2
Строительный объем 501,4 м3

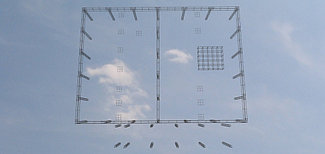

  • армирование фундамента ТИСЭ
    армирование фундамента ТИСЭ

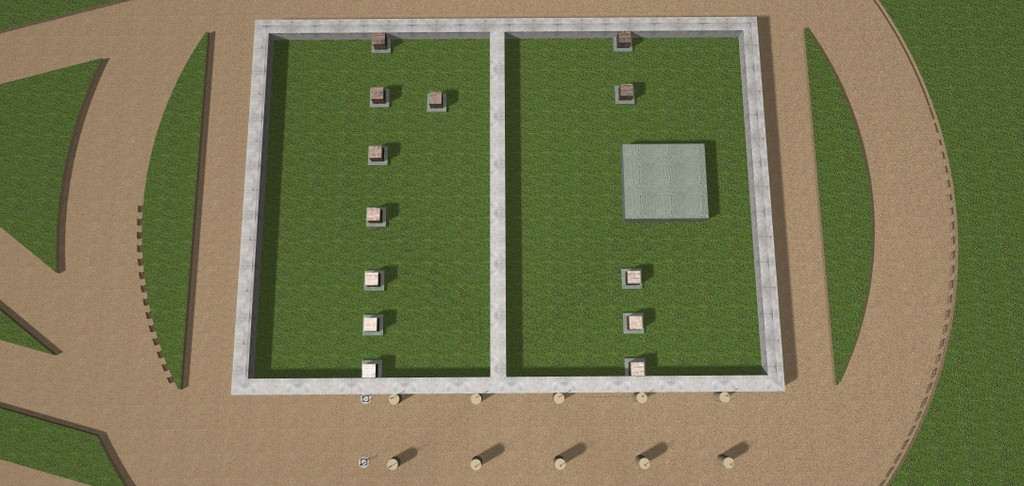

  • фундамент ТИСЭ
    фундамент ТИСЭ

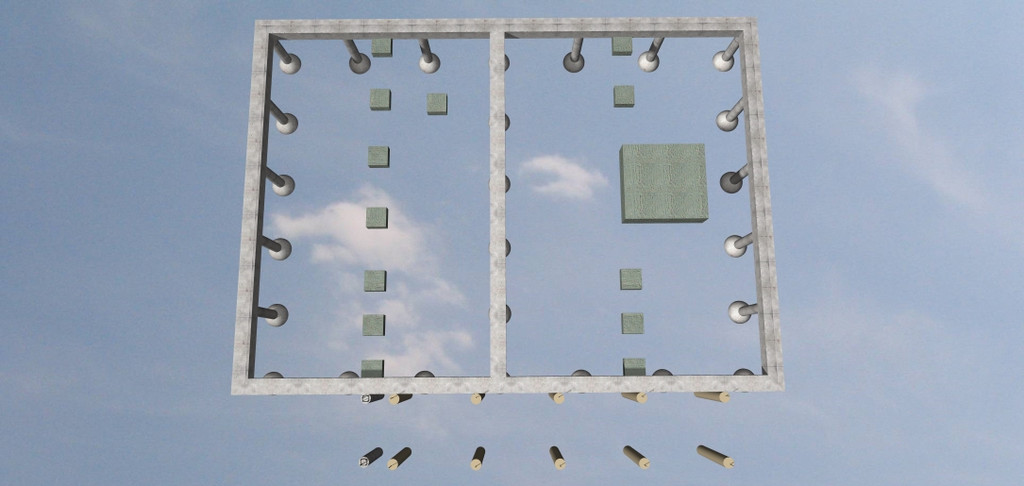

  • свайно-ростверковый фундамент общий вид
    свайно-ростверковый фундамент общий вид
  • схема балок пола первого этажа
    схема балок пола первого этажа
  • конструкция деревянного пола по балкам на 1-ом этаже
    конструкция деревянного пола по балкам на 1-ом этаже
  • конструкция балочного перекрытия 1-го этажа
    конструкция балочного перекрытия 1-го этажа
  • стропильная система деревянного дома общий вид
    стропильная система деревянного дома общий вид

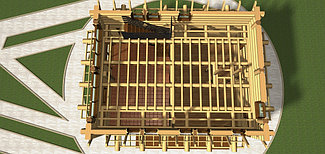

  • стропильная конструкция деревянного дома вид сверху
    стропильная конструкция деревянного дома вид сверху

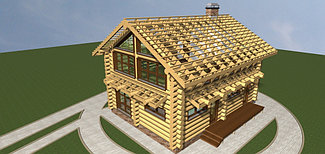

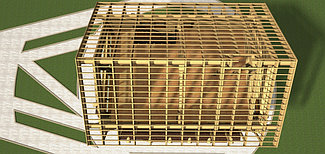

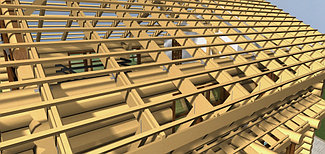

  • обрешетка по стропильной конструкции крыши
    обрешетка по стропильной конструкции крыши

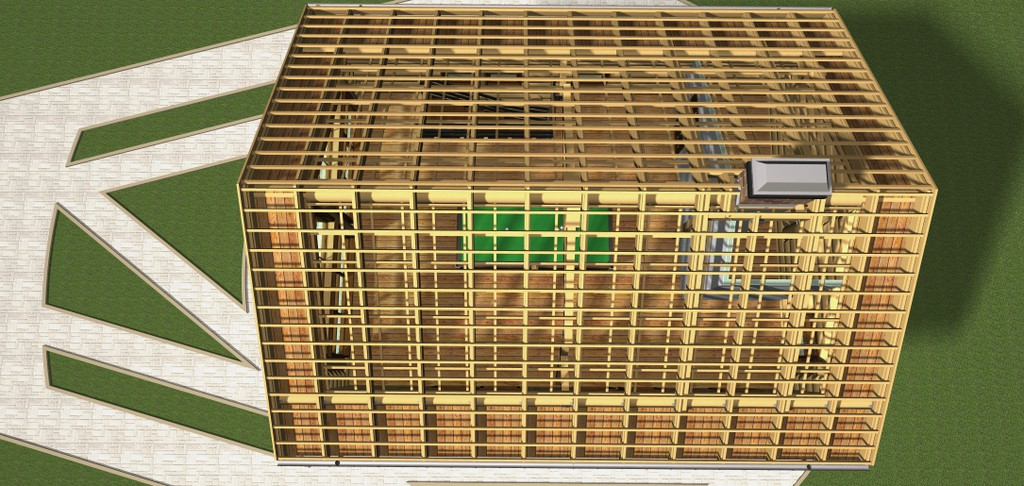

  • стропильная конструкция кровли срубленного дома, готовая для финишного покрытия
    стропильная конструкция кровли срубленного дома, готовая для финишного покрытия
  • крепление стропильных ног к верхнему венцу сруба на скользящих опорах
    крепление стропильных ног к верхнему венцу сруба на скользящих опорах
  • сруб, 1-ый этаж
    сруб, 1-ый этаж

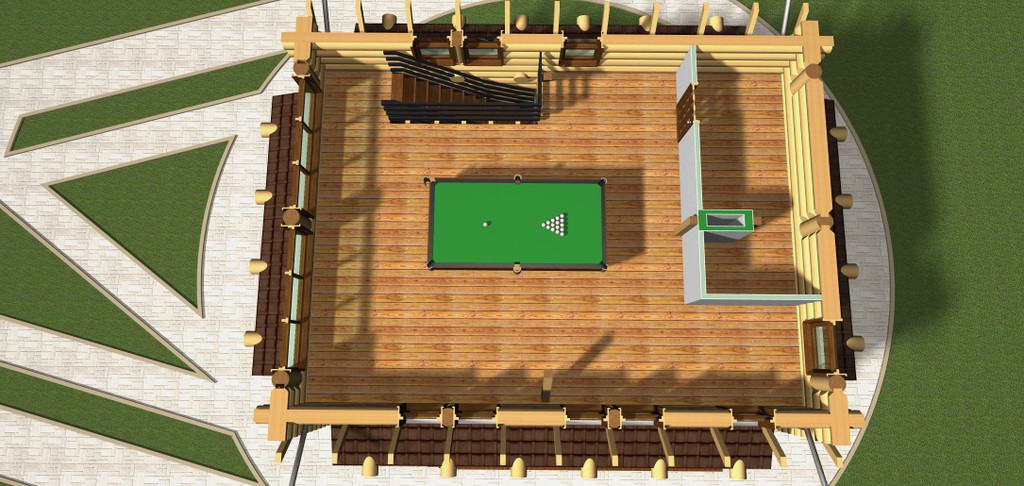

  • сруб, 2-ой этаж
    сруб, 2-ой этаж

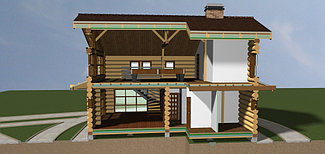

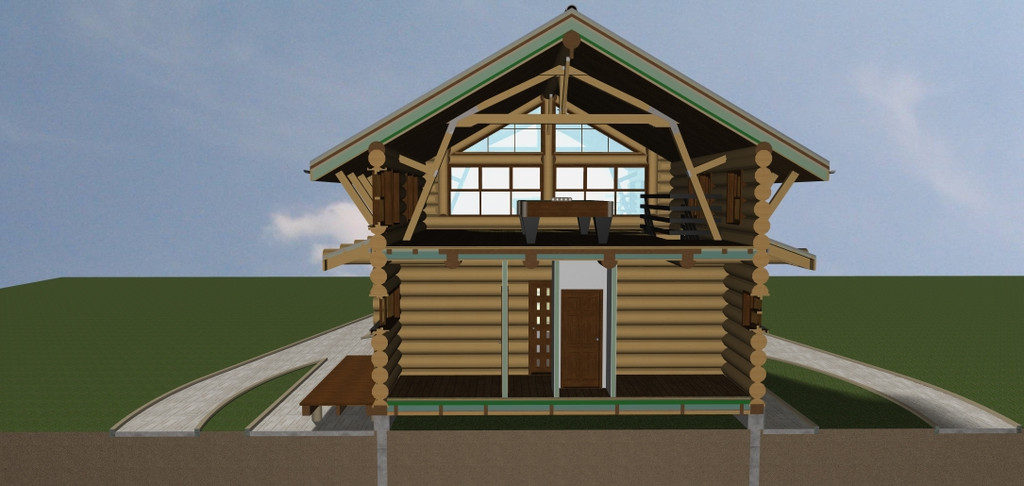

  • деревянный дом, разрез 1-1
    деревянный дом, разрез 1-1
  • деревянный дом, разрез 2-2
    деревянный дом, разрез 2-2

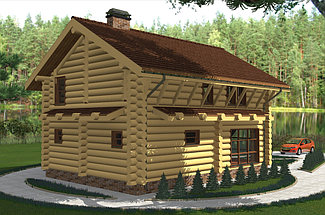

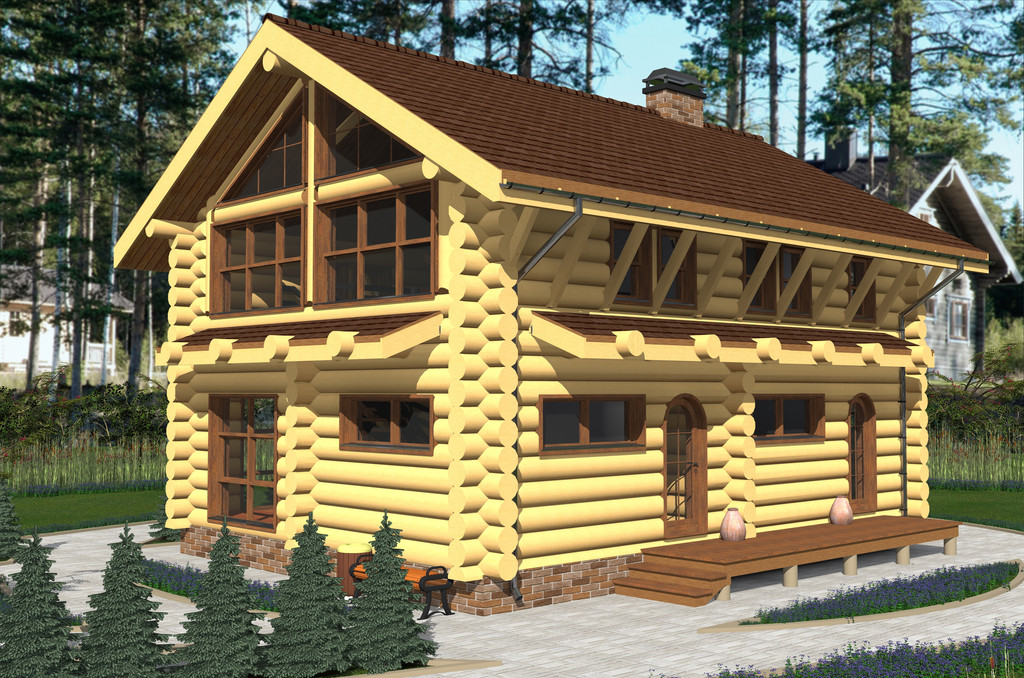

  • бревенчатый дом фасад 1
    бревенчатый дом фасад 1
  • бревенчатый дом фасад 2
    бревенчатый дом фасад 2
  • бревенчатый дом фасад 3
    бревенчатый дом фасад 3
  • бревенчатый дом фасад 4
    бревенчатый дом фасад 4
  • внутренний вид (сруб из Кело)
    внутренний вид (сруб из Кело)

Спроектированный дом предназначен для отдыха. На основании геологических изысканий рассчитан и спроектирован свайный фундамент. Буронабивные сваи запроектированы с расширенной пятой, для увеличения площади опорной части. Расширение пяты сваи осуществляется плугом ручного бура ТИСЭ. Стены срублены из сухостойной сосны (Кело). Конструктивная схема деревянного дома смешанная. Первый этаж срублен из бревен с соединением в углах "с остатком". Фронтоны мансардного этажа имеют каркасную конструктивную схему, так как пожеланием Заказчика была большая площадь остекления в бильярдном зале. Под выбранную модель бильярдного стола рассчитана конструкция междуэтажного перекрытия. С целью организации большого пространства в бильярдном зале мансардного этажа в стропильную систему кровли, для поддержки конькового прогона, включена подстропильная конструкция. Стропильные ноги крепятся к верхнему венцу сруба на скользящих опорах, для компенсации последствий усадки рубленных бревенчатых стен.

По желанию Заказчика разбревновка стен легла на плечи производителя работ и поставщика сухостойной сосны "Кело".
