Небольшой мансардный дом с крытой террасой, расположенный на дачном участке.
| Этажность | двухэтажный (мансардный) |
| Фундамент | буронабивные сваи с расширенной пятой (ТИСЭ) |
| Несущие стены | газосиликатные блоки |
| Перекрытие | по деревянным балкам |
| Кровля | металлочерепица, уклон 30 гр. |
| Фасад | утеплен с выполнением армирующего слоя из стеклосетки ССШ-160 на полимерных клеевых составах, нанесена декоративно-защитная штукатурка с последующей окраской, выполнена облицовка декоративной плиткой, гибкой доской |
| Площадь застройки | 90 м2 |
| Общая площадь | 88 м2 |
| Жилая площадь | 56,1 м2 |
| Строительный объем | 362 м3 |

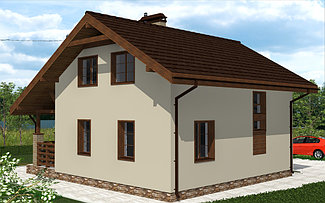

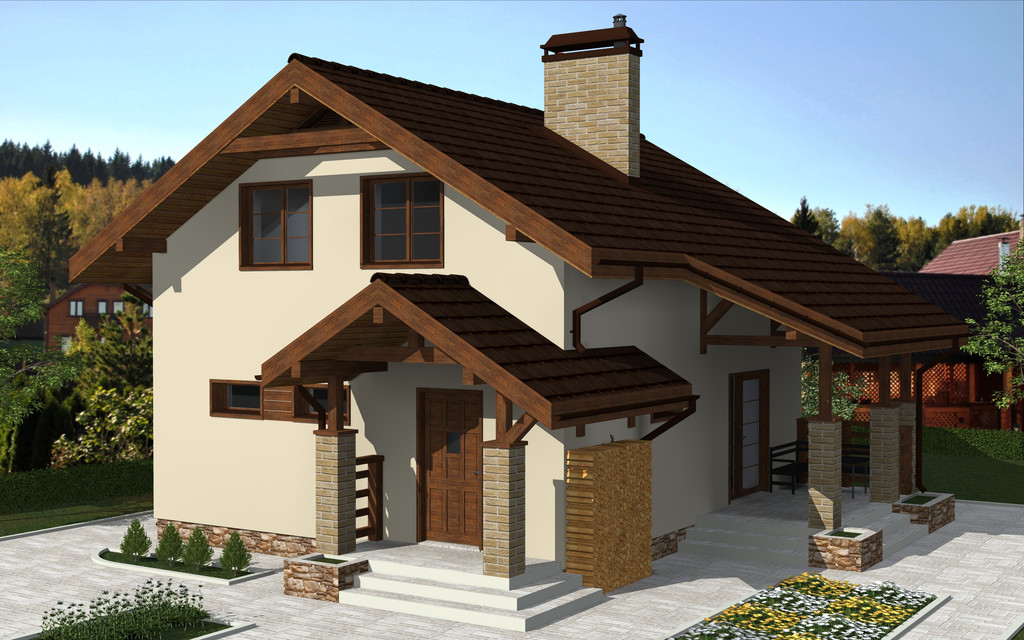

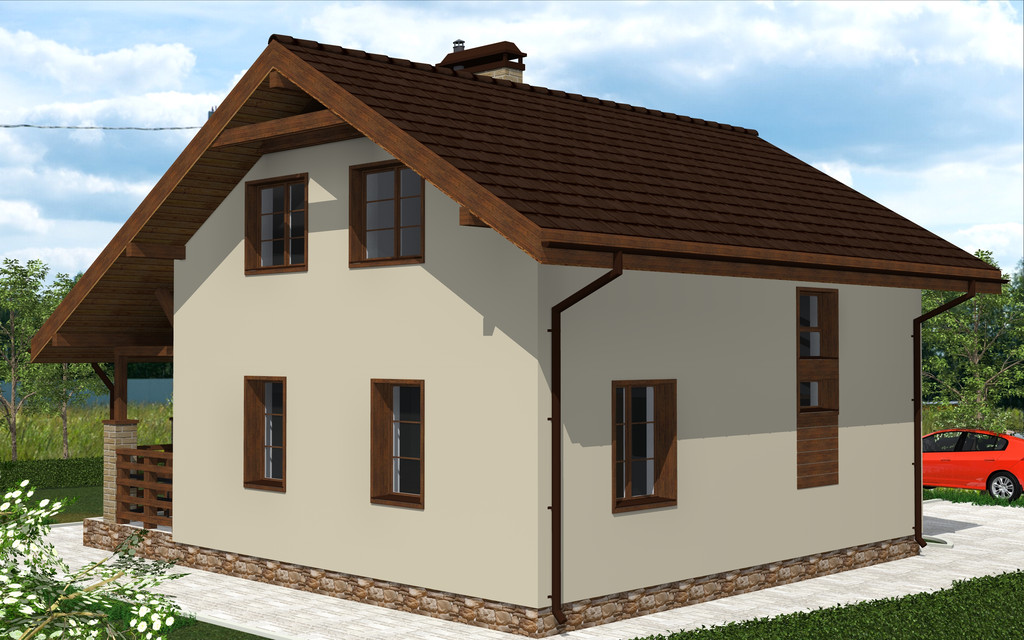

- Фасад 1
- Фасад 2
- Фасад 3
- фасад 4

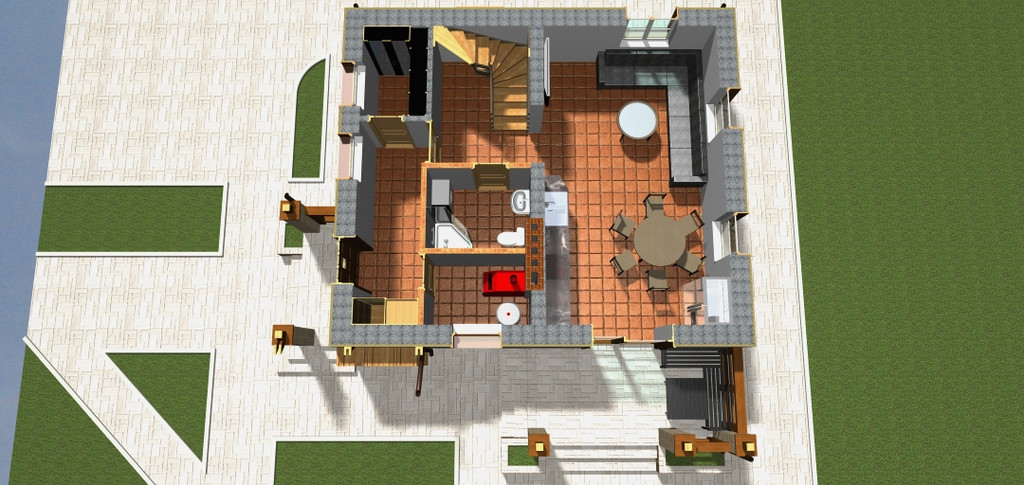

- планировка 1-ого этажа
- планировка мансардного этажа

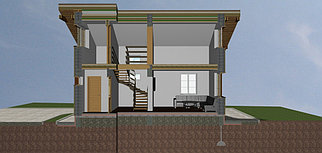

- разрез 1-1
- разрез 2-2
Проект мансардного дома разработан для строительства на дачном участке. Фундамент дома ― буронабивные сваи с расширенной пятой (ТИСЭ). Диаметр подошвы и количество свай рассчитаны исходя из геологических условий земельного участка. Оголовки свай связанны между собой монолитным железобетонным ростверком. Для снижения тепловых потерь пол 1-ого этажа, цоколь, наружные стены из газосиликатных блоков и конструкция кровли утеплены, а так же основной вход в дом организован через тамбур.
На первом этаже дома предусмотрены вспомогательные помещения (топочная, сан. узел, кладовая) и помещения общего пользования (гостиная, кухня-столовая). Жилая (хозяйская) зона занимает мансардный этаж. Для подъема в мансарду спроектирована удобная лестница (в зависимости от высоты этажа рассчитаны количество, высота и ширина ступеней и как следствие выделено необходимое для её размещения пространство). Для обеспечения комфортного температурно-влажностного режима предусмотрена система вентиляционных каналов в помещениях с влажным режимом эксплуатации. Для обеспечения безопасного режима горения в помещении топочной предусмотрены оконный проем, дымовой и вентиляционный каналы.
Проект мансардного дома спроектирован в жестко заданных Заказчиком рамках, с учетом всех возможных требований и пожеланий.
