Одноэтажный каркасный дом площадью до 100 м2 с вальмовой крышей покрытой битумной (гибкой) черепицей.
| Этажность | одноэтажный | |
| Фундамент | свайный с ростверком (буронабивные сваи) | |
| Стены | наружные | деревянная каркасная конструкция с внутренним, перекрестным утеплением и облицовкой |
| внутренние и перегородки | деревянная каркасная конструкция с облицовкой и звукоизоляцией | |
| Перекрытие | конструкция пола | по деревянным балкам |
| чердачное | по деревянным балкам | |
| Фасад | вентилируемая конструкция с облицовкой цокольным сайдингом | |
| Кровля | битумная (гибкая черепица) | |
| Площадь застройки | 110 м2 | |
| Общая площадь | общая | 80 м2 |
| жилая | 33 м2 | |
| Строительный объем | 288 м3 | |
| Габариты дома | длина | 13,4 м |
| ширина | 7,2 м | |
| высота | 5,3 м | |

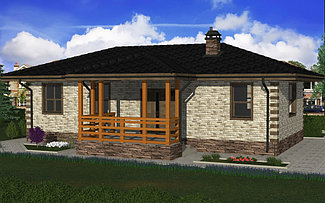

Фасад 1

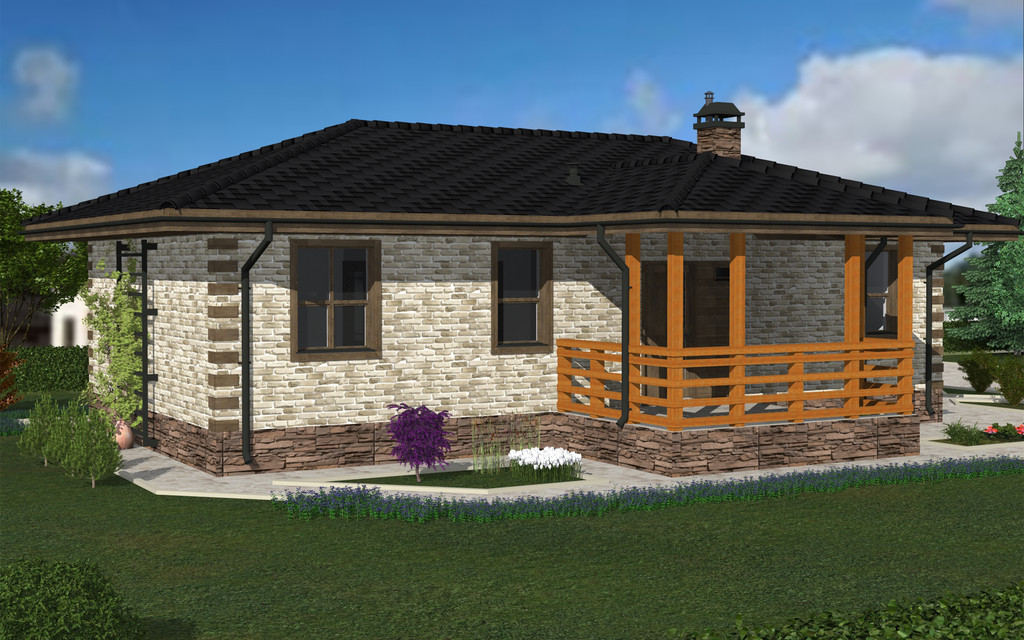

Фасад 2

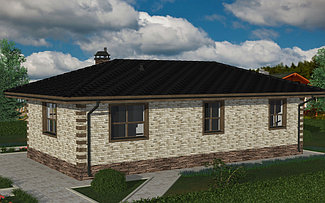

Фасад 3

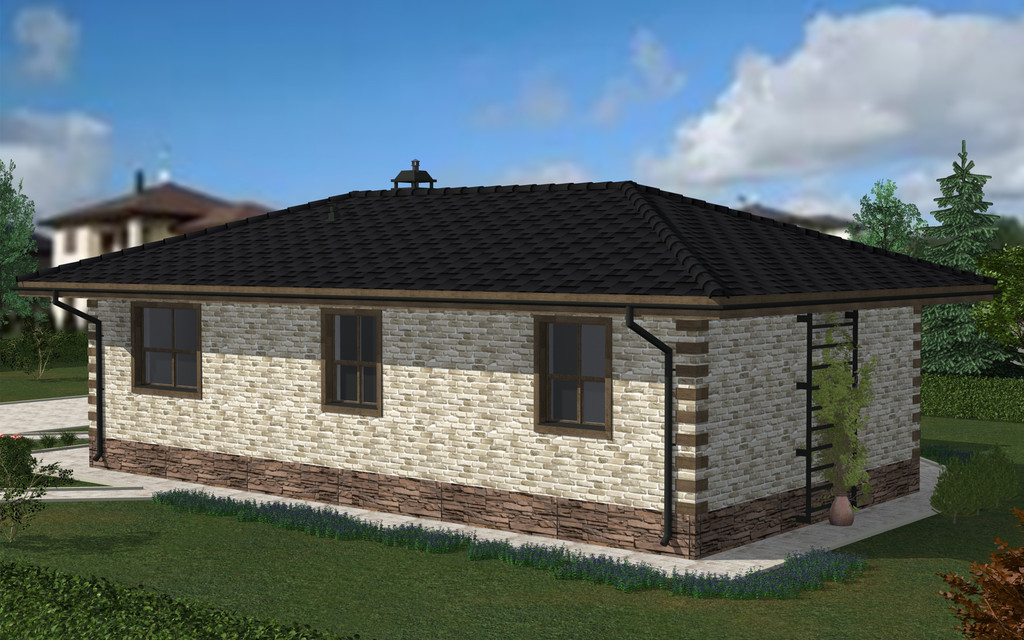

Фасад 4
Планировка дома

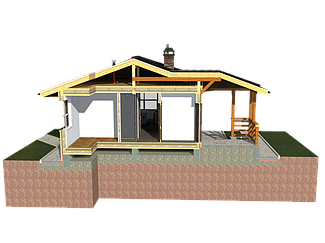

Поперечный разрез (1-1)

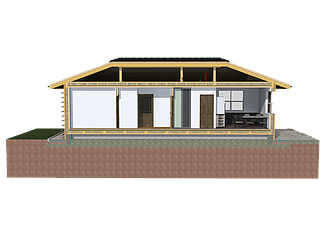

Продольный разрез (2-2)
Проектируемый одноэтажный дом выполнен в каркасном исполнении и заданных габаритных границах.
Вход в дом, по желанию Заказчика, организован с дворовой части участка, через террасу и тамбур. Жилая часть дома отделена от общей и имеет обособленный холл с хозяйским совмещенным санитарным узлом. Для размещения оборудования и разведения контуров отопления и водоснабжения предусмотрена топочная. Кухня-столовая совмещена с небольшой гостиной. В общей части жилого дома имеется дополнительный, небольшой санитарный узел.
Проект не содержит конструктивного раздела (схемы армирования, развертки стен, схем каркаса, стропильной системы), но габаритные размеры дома, несущих и ограждающих конструкций, оконных и дверных проемов рассчитаны с учетом технологии каркасного домостроения, конструкции стен, выбранных материалов для внутренней и наружной облицовки.
