Мансардный дом с небольшим подвалом
| Этажность | двухэтажный (мансардный) с подвалом | |
| Фундамент | свайно-ростверковый монолитный железобетонный,монолитная железобетонная подушка под стенами подвала блоки ФБС | |
| Стены подвала | блоки ФБС, керамический рядовой кирпич | |
| Несущие стены | блоки ячеистого бетона 300 мм | |
| Перекрытия | подвала и 1-го этажа | многопустотные плиты перекрытия |
| 2-го этажа | конструкция кровли | |
| Кровля | керамическая черепица, уклон 14° и 35° | |
| Фасад | утеплен минераловатными плитами ПЖ-150 с выполнением армирующего слоя из стеклосетки ССШ-160 по утеплителю с последующей отделкой декоративным камнем, панелями, кирпичом, плиткой | |
| Площадь застройки | 180 м² | |
| Общая площадь | 234 м² | |
| Жилая площадь | 128 м² | |
| Строительный объем | 864 м³ | |

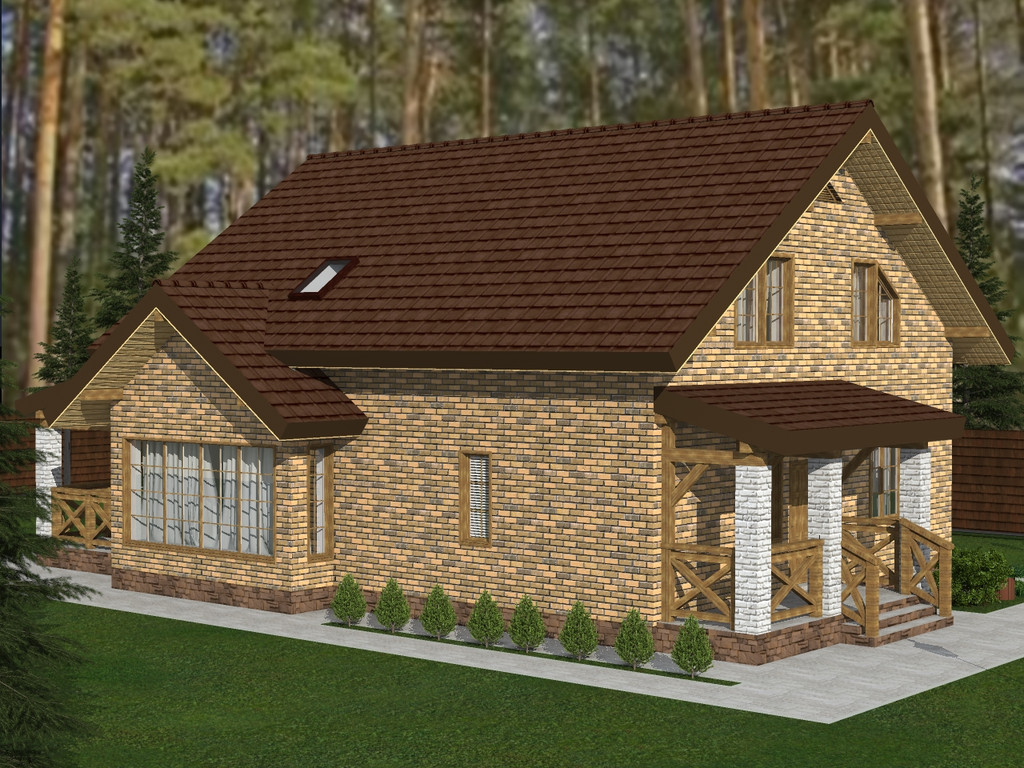

Фасад 1
Вечерний вид

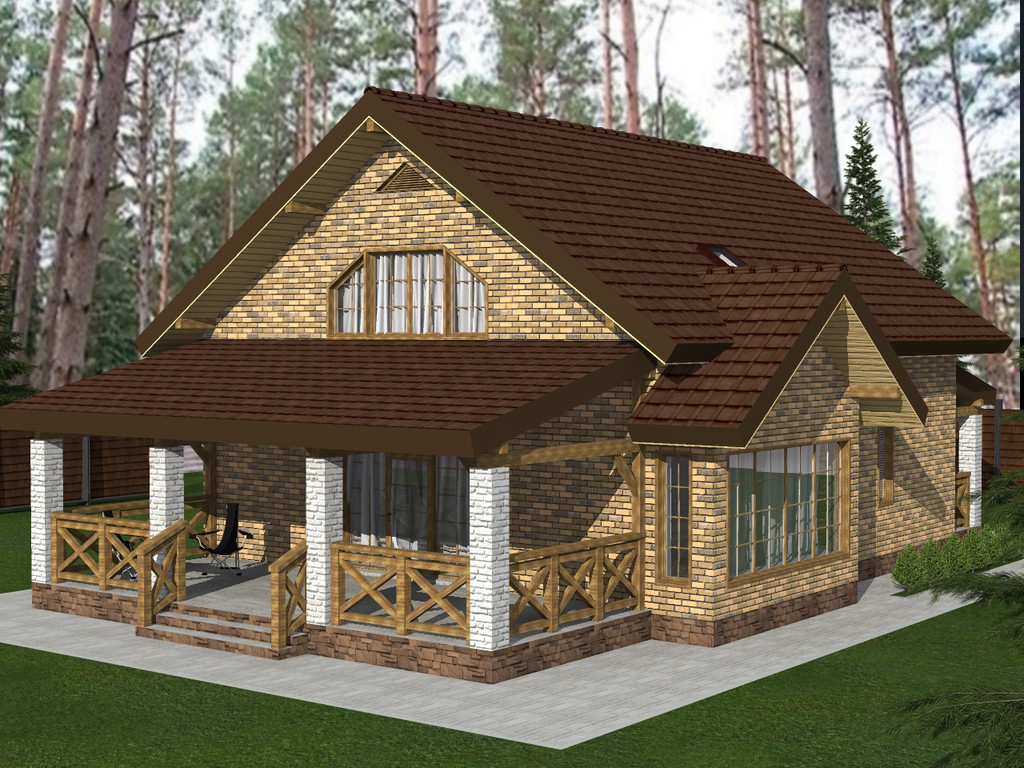

Фасад 2

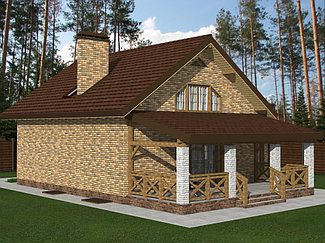

Фасад 3
Фасад 4

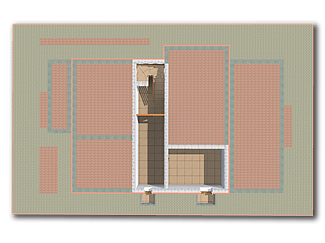

План подвала
План 1 этажа

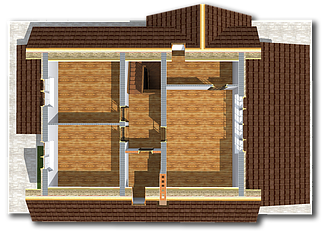

План мансардного этажа

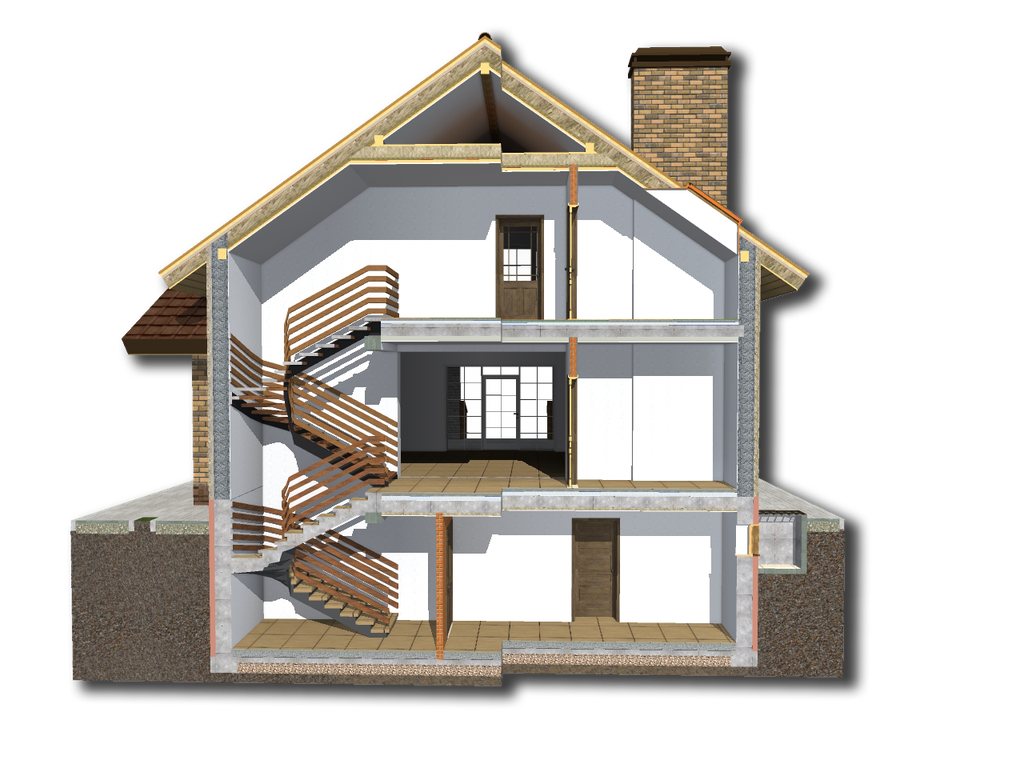

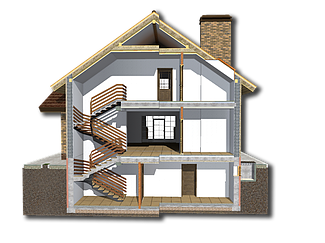

Разрез 1-1
Разрез 2-2
Проектируемый двухэтажный (мансардный) дом с подвалом выполнен из газосиликатных блоков на основании задания Заказчика.
Вход в дом организован с двух сторон участка (вход со стороны террасы и со стороны главного входа). В цокольном этаже дома находится подвал, состоящий из двух помещений (топочной и постирочной). На первом этаже дома запроектированы совмещенные холл, гостиная и кухня-столовая, тамбур, гардероб, кабинет, совмещенный санитарный узел. На мансардном этаже дома имеется холл, совмещенный санитарный узел, большая спальня и гардеробная, а также две жилые комнаты.
В холле дома на первом этаже запроектирована открытая лестничная клетка для подъема на второй (мансардный) этаж и спуска в подвальное помещение.
Проект не содержит раздела с инженерными сетями (электричества, канализации и водоснабжения), однако для ввода сетей предусмотрены технические входы (гильзы) в фундаменте дома.
Проекты мансардных (двухэтажных) небольших домов пользуются популярностью. Отличием данного проекта является наличие небольшого подвала под домом. Дом облицован декоративными панелями, что придает облику индивидуальность.
