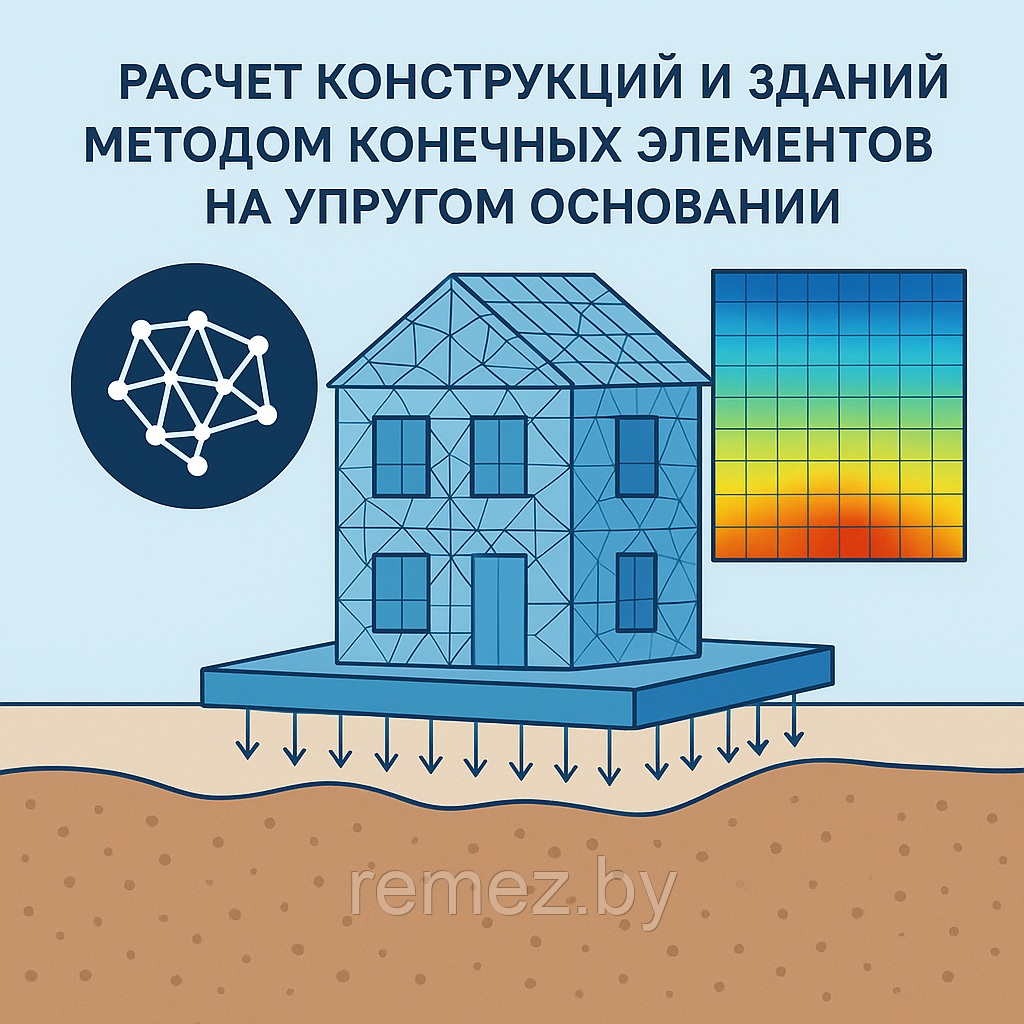

Расчет конструкций и зданий методом конечных элементов на упругом основании

Современное проектирование зданий и сооружений невозможно без точных инженерных расчетов. Даже в малоэтажном строительстве фундаменты, стены, перекрытия, балки и стропильные системы работают как единая система. Чтобы обеспечить надежность и долговечность, важно смоделировать поведение под нагрузкой всей конструкции целиком — и лучший инструмент для этого — метод конечных элементов (МКЭ).

Что такое метод конечных элементов (МКЭ)

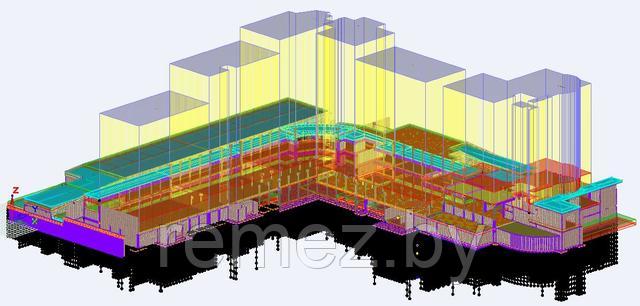

Метод конечных элементов — это расчет, выполняемый в специализированных программах (например, ЛИРА-САПР, SCAD, ANSYS и др.), где здание представляется в виде трехмерной цифровой модели.
Эта модель состоит из множества мелких элементов — балок, плит, оболочек и объемных тел, которые соединены между собой в узлах. Программа анализирует, как каждый элемент реагирует на нагрузки, и показывает распределение усилий, деформаций и напряжений во всем здании.

Таким образом, МКЭ позволяет рассчитать здание целиком, а не отдельные элементы по упрощенным формулам. В результате проектировщик видит, как действительно работает конструкция: где возникают опасные зоны, как распределяются нагрузки между стенами и фундаментами, и где есть возможность оптимизировать материалы.

Разница между простым расчетом и расчетом МКЭ

Традиционные «ручные» расчеты — это плоские задачи, когда рассматривается, например, одна балка или одна плита, опертая на две опоры. Такие расчеты не учитывают взаимодействие конструкций между собой и работу здания в целом.

МКЭ-модель, напротив, учитывает пространственную работу всех элементов и их связь с основанием. Это особенно важно при сложной архитектуре, неравномерных нагрузках, подвале, разной высоте помещений или комбинированных материалах (бетон, сталь, дерево).

Благодаря расчету МКЭ проектировщик может оптимизировать конструкцию, уменьшить расход бетона, арматуры и металла без потери надежности, а также избежать ошибок, которые часто встречаются в самострое.

Что такое расчет на упругом основании

Основание здания — это грунт, который воспринимает нагрузки от фундамента. В реальности грунт деформируется под нагрузкой, то есть ведет себя как упругая среда.

Расчет на упругом основании позволяет учитывать это взаимодействие — когда здание давит на грунт, а грунт, в свою очередь, оказывает сопротивление.
Такой подход дает возможность определить, как распределяются осадки под фундаментами, где могут возникнуть неравномерные просадки и какие зоны здания будут наиболее чувствительны к деформациям.

Если пренебречь этим и считать основание «жестким», можно получить искаженные результаты. На практике это приводит к трещинам в стенах, перекосам проемов, прогибам плит и отслоению отделки.

Какие исходные данные нужны для расчета МКЭ

Чтобы выполнить расчет МКЭ на упругом основании, нужны точные исходные данные о площадке строительства. Главные из них:

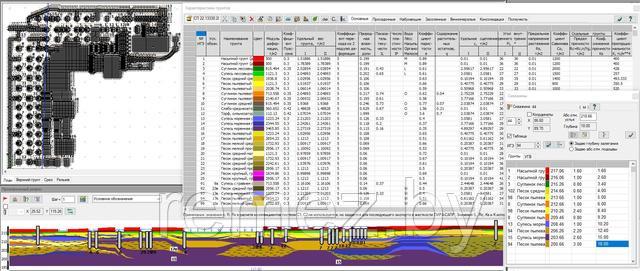

1. Инженерно-геологические изыскания — определяют состав, плотность и несущую способность грунтов, уровень грунтовых вод, глубину промерзания. Без этих данных невозможно корректно задать упругое основание.
2. Топографическая съемка (топосъемка) — необходима для определения рельефа участка, отметок, границ и существующих сооружений.
3. Архитектурный проект с объёмно-планировочными решениями — план дома, этажность, высоты помещений, конфигурация кровли, расположение несущих и самонесущих стен.
4. Конструктивные решения — исходные материалы несущих конструкций; послойный состав полов, перекрытий и крыши, исходные (начальные) сечения балок и колонн, тип перекрытий и стропильной системы.
5. Нагрузки — постоянные (вес конструкций), временные (снег, ветер), эксплуатационные (люди, оборудование) и особенности эксплуатации;
6. Дополнительные данные — влияние нагрузок от соседних зданий, требования по теплозащите и деформациям.

Чем полнее исходные данные, тем точнее расчет, а значит — тем надежнее и долговечнее здание.

Экономическая выгода и практические преимущества расчета МКЭ

Многие частные застройщики считают, что для небольшого дома можно обойтись без расчетов. На практике это часто приводит к проблемам:

• неравномерная осадка и трещины в стенах и фундаментах;

• прогибы перекрытий, появление «гуляющих» полов;

• перекосы окон и дверей;

• разрушение углов дома и отслоение отделки.

Исправление таких ошибок обходится в разы дороже, чем качественный расчет на стадии проектирования.

Расчет МКЭ позволяет:

• оптимизировать расход материалов — исключить излишние запасы прочности, не снижая безопасности;

• повысить надежность и долговечность здания;

• сократить стоимость строительства за счет точных данных о нагрузках и работе конструкций;

• избежать трещин и деформаций на протяжении всего срока эксплуатации;

• повысить продажную стоимость объекта за счёт документированной надёжности и соответствия нормам.
