Проект на жилую пристройку и реконструкцию старого дома G1-05-21
| Этажность | до реконструкции | после реконструкции | |
| старый деревянный жилой дом | одноэтажный жилой дом | ||
| Фундамент | ленточный, монолитный железобетонный | ленточный, монолитный железобетонный по грунту | |
| Несущие стены | деревянные стены 200 мм | блоки ячеистого бетона 300 мм с последующим утеплением и облицовкой планкеном, деревянные стены существующего дома утеплены и облицованы планкеном | |
| Перекрытие | по деревянным балкам | ||
| по деревянным балкам | |||
| Фасад | деревянные стены | вентилируемая конструкция, утеплен, облицован | |
| Кровля | шифер | скатная, металлочерепица, уклон 35° | |
| Площадь застройки | 59 м² | 118 м² | |
| Общая площадь | 50,3 м² | 88 м² | |
| Строительный объем | 155 м³ | 303 м³ | |
Обложка
Дом до реконструкции

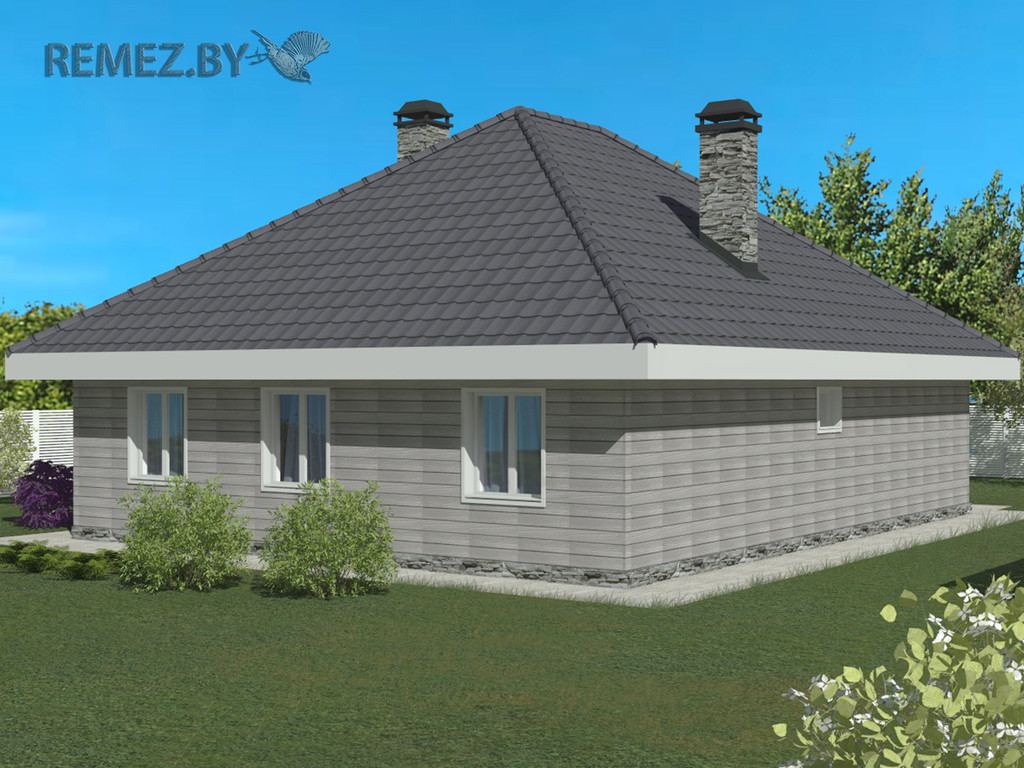

Фасад 1

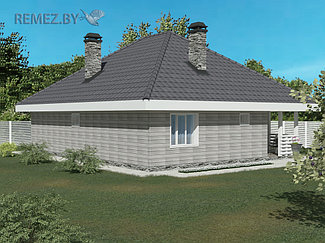

Фасад 2

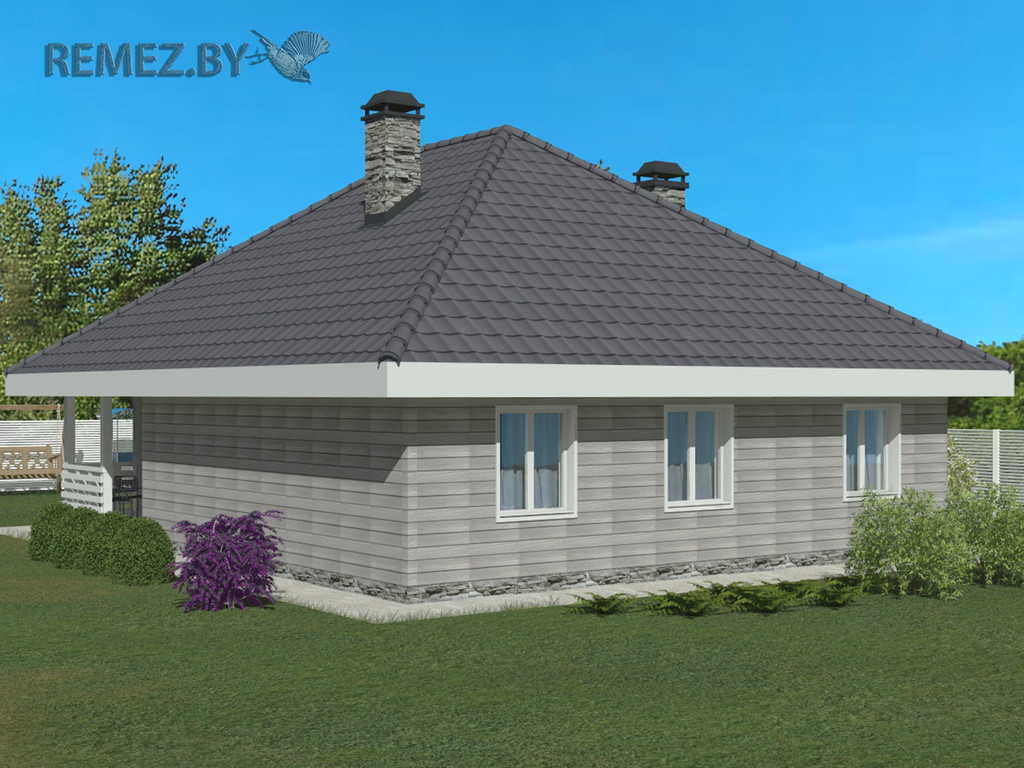

Фасад 3

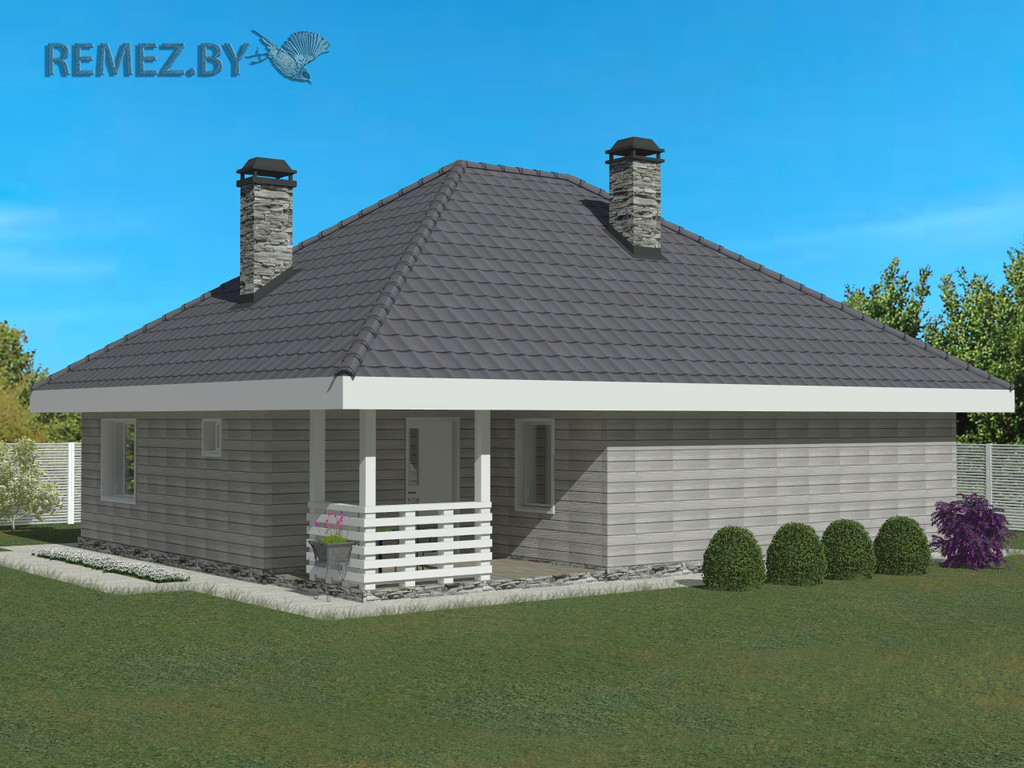

Фасад 4
Ночной вид фасада дома
Планировка одноэтажного дома после реконструкции

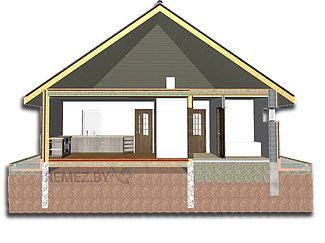

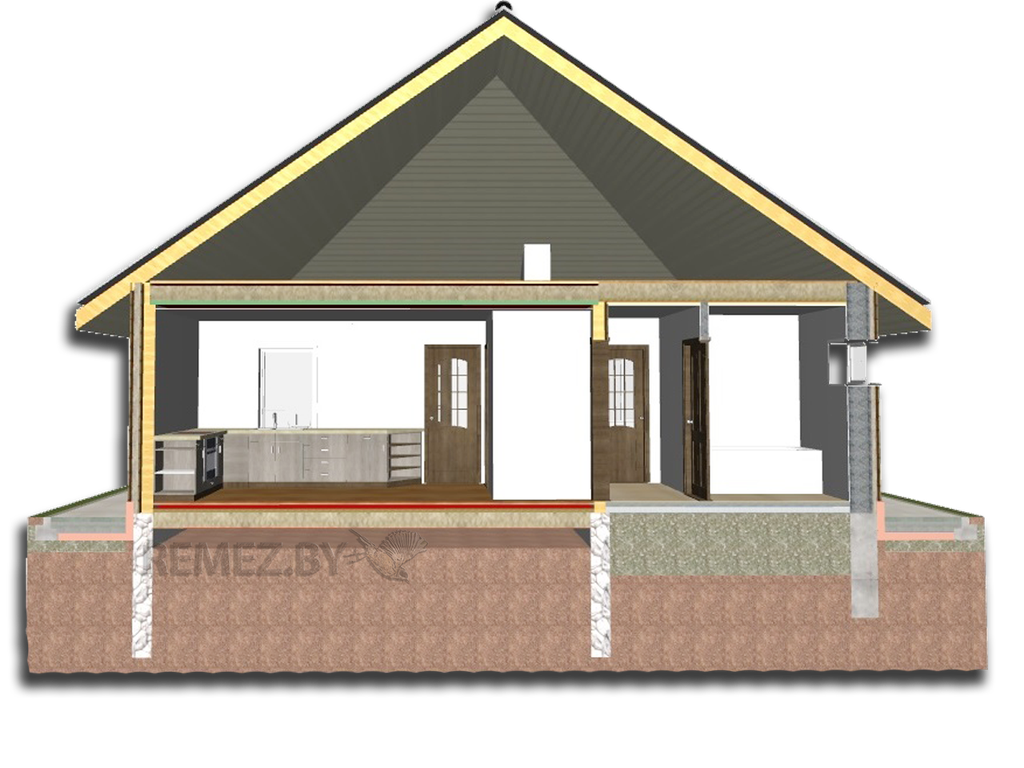

Разрез 1-1
Разрез 2-2
Проект на пристройку и реконструкцию жилого дома включает в себя частичный демонтаж внутренних стен, устройство фундамента под пристройку, возведение наружных стен пристройки, перепланировка помещений, а также демонтаж старой и устройства новой кровли. Фасад старого дома и вновь возводимой пристройки утеплен и облицован.
Проектируемый одноквартирный жилой дом выполнен из существующих деревянных стен и газосиликатных блоков (пристройка) на основании задания Заказчика.
Проект на реконструкцию жилого дома выполнен с учетом плана застройки населенного пункта и действующих нормативных документов для данного типа зданий.
Вход в дом организован со стороны террасы. В доме запроектированы следующие помещения: тамбур, топочная, кухня с кладовой, гостиная, две жилые комнаты (спальни), холл и совмещенный санитарный узел. Для выхода на кровлю организована люк-лестница.
Габариты дома и объемно-планировочные решения спроектированы с учетом размеров материалов и максимальной экономии в цене строительства. Проект не содержит раздела с инженерными сетями, но в фундаменте дома существуют технические отверстия (гильзы) для ввода сетей электричества, канализации и водоснабжения. Приняты цветовые решения фасадов.
