Описание

Расчет деревянной фермы для устройства крыши

Ферма - это плоская конструкция в стропильной системе крыши, состоящая из прямолинейных стержневых элементов, соединенных в узлах в геометрически неизменяемую систему. Нагрузка на ферму прикладывается только в узлах.

Деревянные фермы используются при устройстве крыши (фермы покрытий) для перекрытия больших пролетов между опорными стенами или колоннами.

Конструкция фермы состоит из стержневых элементов - верхнего и нижнего поясов, стоек и раскосов. Пояса воспринимают продольные нагрузки, а система стоек и раскосов (решетка фермы) - поперечные нагрузки.

Фермы покрытий (для кровли) по назначению подразделяются на:
  • стропильная ферма - воспринимает нагрузку от кровли через систему прогонов;
  • подстропильная ферма - служит опорой для стропильных ферм в местах где нет возможности устроить несущие стены или колонны.

Расчет деревянной фермы - это разработка расчетной схемы стержневой системы (пояса, стойки и подкосы), сбор нагрузок от крыши на узлы фермы, определение усилий в стержнях и подбор их сечения, расчет соединений стержневых элементов в узлах фермы (на врубках или цилиндрических нагелях).

Чтобы собрать нагрузки на узлы стропильной фермы необходимо собрать нагрузки на опорные прогоны со всей плоскости крыши. Если подстропильная система состоит из нескольких одинаковых ферм, то это не значит, что эти фермы будут одинаково нагружены. Сбор узловых нагрузок на деревянные фермы лучше выполнять при расчете полной схемы здания на упругом основании.

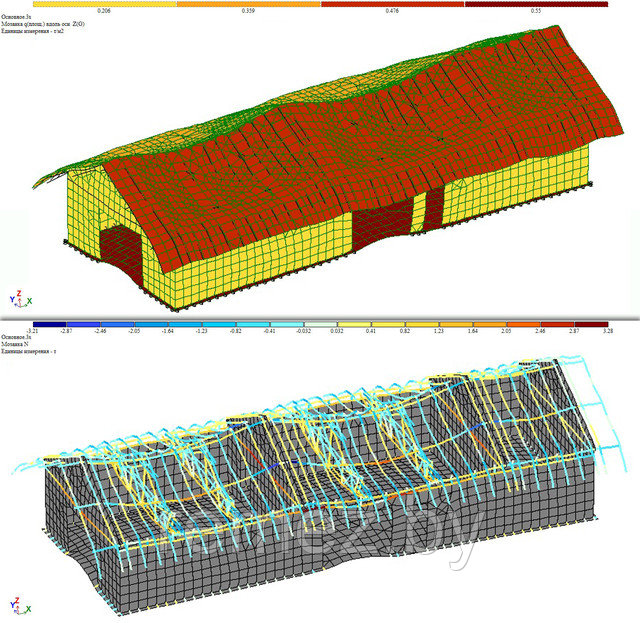

сбор нагрузок от крыши на фермы для расчета усилий в стержневых элементах

Расчет и проектирование деревянной фермы состоит из следующих этапов:
  • создание расчетной модели грунта основания и проектируемого здания;
  • задание нагрузок на конструкции в расчетной схеме здания;
  • расчет МКЭ по заданным нагрузкам и параметрам конструкций;
  • анализ результатов расчета и определение максимальных усилий в стержнях фермы;
  • проверка или подбор сечения элементов фермы по максимальным усилиям;
  • расчет узловых соединений элементов фермы на врубках и цилиндрических нагелях;
  • разработка рабочих чертежей (монтажная схема, деталировочные чертежи и спецификации).

проект на деревянные стропильные фермы под крышу

Чтобы заказать расчет деревянной стропильной фермы потребуются исходные данные:
  1. Место строительства (для определения снеговых и ветровых нагрузок);
  2. Отчет по геологическим изысканиям (в случае расчета полной схемы здания на упругом основании; грунты основания оказывают влияние на все конструкции, а не только на фундамент);
  3. Схема расположения ферм, прогонов и стропильных ног (в случае выполнения проверки заданной стропильной системы; указать материал и сечение элементов);
  4. План кровли, планы этажей, поперечный разрез и фасады с расположением проемов и основными размерами;
  5. Материалы несущих стен и колонн;
  6. Состав кровли (внутренняя облицовка, утепление, материал кровельного покрытия...).

P.S. Расчет фермы может входить в проект крыши либо выполнен отдельно с целью проверки стропильной системы крыши по заданным характеристикам.

Цена на расчет фермы зависит от следующих факторов:

  • исходные данные, предоставленные для обработки и включения в расчет;
  • цель выполнения расчета (проектирование фермы или проверка заданных характеристик);
  • площадь кровли и сложность стропильной системы крыши;
  • количество разных по конструкции ферм в стропильной системе крыши.

Для оценки стоимости работ по расчету и проектированию деревянной фермы необходимо отправить, любым удобным для Вас способом, имеющиеся исходные данные и задание, что требуется выполнить. Если потребуется уточнить некоторые данные, дополнительно свяжемся с Вами. В течении 1-2 суток Вам будет отправлен ответ с ценой на услуги по расчету фермы и сроки выполнения работ.

При выполнении расчета стропильных или подстропильных деревянных ферм важно правильно собрать нагрузки от кровли на узлы фермы, чтобы определить усилия в её стержневых элементах. В стропильной системе крыши одна ферма может быть менее загружена, вторая - перегружена..., а для унификации необходимо выбрать одинаковое сечение стержневых элементов из дерева. Поэтому необходимо учитывать конструктивную схему всего проектируемого здания и геологические характеристики основания под фундамент.

Характеристики

Основные
Выбор оказываемых услугПроектирование
Стропильные системыДа
Расчет фермы покрытий:
деревянная стропильная фермадля стропильной системы крыши
деревянная подстропильная фермадля подстропильной системы крыши

Информация для заказа

  • Цена: от 2,20 руб./кв.м
