Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации).
влево
  • Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации)., фото 2
  • Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации)., фото 3
  • Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации)., фото 4
  • Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации)., фото 5
  • Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации)., фото 6
  • Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации)., фото 7
вправо

Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации).

  • Услуга

от 5,30 руб./кв.м

+375 (29) 376-46-73
Velcom
  • +375 (29) 875-35-23
    МТС

Заказ только по телефону

Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации).Монолитное перекрытие. Расчет. Проект (рабочие чертежи и спецификации).
от 5,30 руб./кв.м
Услуга
+375 (29) 376-46-73
Velcom
  • +375 (29) 875-35-23
    МТС
Описание
Характеристики
Информация для заказа

Расчет и проектирование монолитной плиты перекрытия.

Монолитное железобетонное перекрытие, перед его устройством, необходимо рассчитать (проверить на экстремальные нагрузки), а по результатам расчета подобрать оптимальную толщину и армирование, разработать рабочие чертежи для строителей.

Порядок работ по разработке проекта на устройство монолитного перекрытия:

1. Расчет монолитного перекрытия (50% стоимости):
Расчет монолитной плиты перекрытия
  • создание расчетной схемы (трехмерная модель здания, задаются характеристики конструкций и тип опирания сторон монолитной плиты перекрытия)
  • сбор нагрузок на железобетонное монолитное перекрытие (кратковременные, длительные и постоянные)
  • программный расчет перекрытия на основании внесенных данных, анализируются результаты, подбираются и корректируются наиболее эффективные решения
  • расчет и подбор арматуры, разработка схем армирования железобетонной монолитной плиты перекрытия и участков усиления

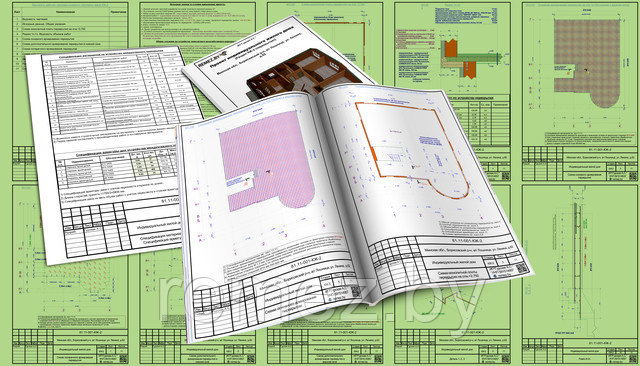

2. Разработка рабочих чертежей и спецификаций (50% стоимости):
Рабочий проект на устройство монолитной плиты перекрытия
  • пояснительная записка (исходные данные и общие указания по устройству железобетонного монолитного перекрытия)
  • схема монолитной плиты на отметке (опалубочный план)
  • разрез(ы) с указанием состава перекрытия
  • ведомость объемов работ (по составу монолитного перекрытия)
  • схема основного армирования монолитной железобетонной плиты перекрытия
  • схема дополнительного армирования перекрытия в нижней зоне (усиление арматурными стержнями)
  • схема поперечного армирования перекрытия (участки усиления вертикальной арматурой)
  • схема дополнительного армирования перекрытия в верхней зоне (усиление арматурными стержнями)
  • детали, сечения и разрезы к схемам армирования монолитной железобетонной плиты перекрытия
  • спецификация материалов (по составу перекрытия), спецификация арматуры

 Для расчета стоимости работ по разработке проекта на устройство железобетонного монолитного перекрытия необходимо выслать на адрес электронной почты исходные данные. В  течении 1-2 суток на Ваш адрес придет ответ с расчетом стоимости проектных работ.

Для того, что бы заказать расчет монолитного перекрытия необходимы следующие исходные данные:

  • место строительства (страна, населенный пункт)
  • функциональное назначение здания и помещений
  • планы этажей (при отсутствии - схема расположения несущих конструкций (с размерами))
  • поперечный разрез
  • сведения по несущим конструкциям
  • наличие тяжелого оборудования (котел, печь, камин, бильярдный стол, аквариум и др.) его параметры и место (схема) установки
  • схема расположения дымовых и вентиляционных шахт
  • для проверки несущей способности существующего железобетонного перекрытия потребуется схема его армирования

Наиболее правильный и точный результат расчета монолитного перекрытия достигается при комплексной разработке всех несущих конструкций здания с учетом технического заключения по результатам инженерно-геологических изысканий на участке застройки. От геологических условий и конструктивной схемы здания зависит распределение усилий в перекрытии от нагрузки и его армирование.

Рассчитать монолитное железобетонное перекрытие будет выгодно Заказчику и Строителю которые:
  1. Не готовы переплачивать там где в этом нет никакого смысла
  2. Вкладываются в выделенный бюджет (экономия от 10$/м2 перекрытия)
  3. Семь раз отмеряют и один отрезают

При проверке несущей способности, выполненной без расчета монолитной плиты, приходится встречать перекрытия с перебором арматуры в зонах где это не требуется и недостатком ее в ответственных местах. Сомневаетесь, что Ваше перекрытие будет надежным? При недостаточной несущей способности существуют способы его усиления. Только к впустую потраченным на перестраховку затратам потребуются дополнительные вложения. Предварительный расчет и проектирование монолитного перекрытия перед его устройством гораздо выгоднее!!!

Тип монолитной железобетонной плиты
монолитная плита покрытия1.5-3 $/м2
монолитная плита междуэтажногo перекрытия1.5-3 $/м2
Стоимость разработки проекта на устройство монолитной плиты состоит из:
расчет монолитной плиты50% стоимости
разработка рабочих чертежей и спецификаций50% стоимости (снижение стоимости достигается урезкой содержания)
  • Цена: от 5,30 руб./кв.м
