Расчет и армирование плиты перекрытия

В продолжение темы, о влиянии характеристик основания на фундаменты при повторном применении проекта для строительства дома на новом участке, для анализа результатов расчета перекрытия берем туже расчетную схему дома на плитном фундаменте и те же модели грунтов основания.

расчет плиты перекрытия в составе общей расчетной схемы дома на упругом основании

Расчет перекрытия производился в составе полной расчетной схемы дома на двух основаниях с разными физическими характеристиками грунтов.

Пропустим анализ распределения усилий от нагрузок на плиту перекрытия и сразу рассмотрим полученные результаты расчетного армирования плиты. Зоны с расхождением полученных результатов отмечены маркером на схемах расчетного армирования плиты перекрытия.

Расчетное армирование плиты перекрытия:
1) Армирование плиты перекрытия у нижней грани по оси Y;

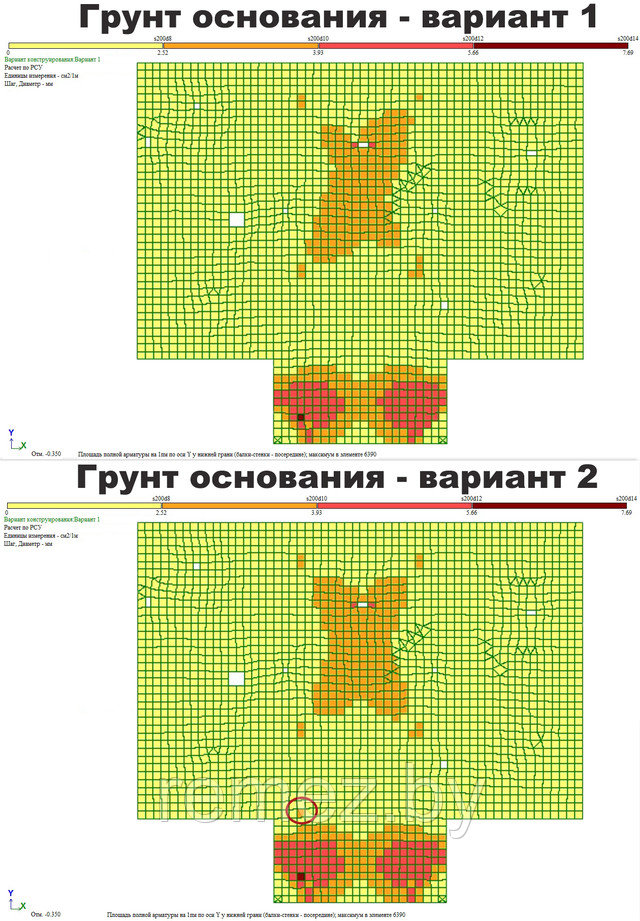

армирование перекрытия у нижней грани в направлении по оси Y
Перераспределение усилий от нагрузки стало причиной появления локального участка во втором случае где требуется дополнительное армирование в нижней зоне плиты перекрытия.
2) Армирование плиты перекрытия у нижней грани по оси X;

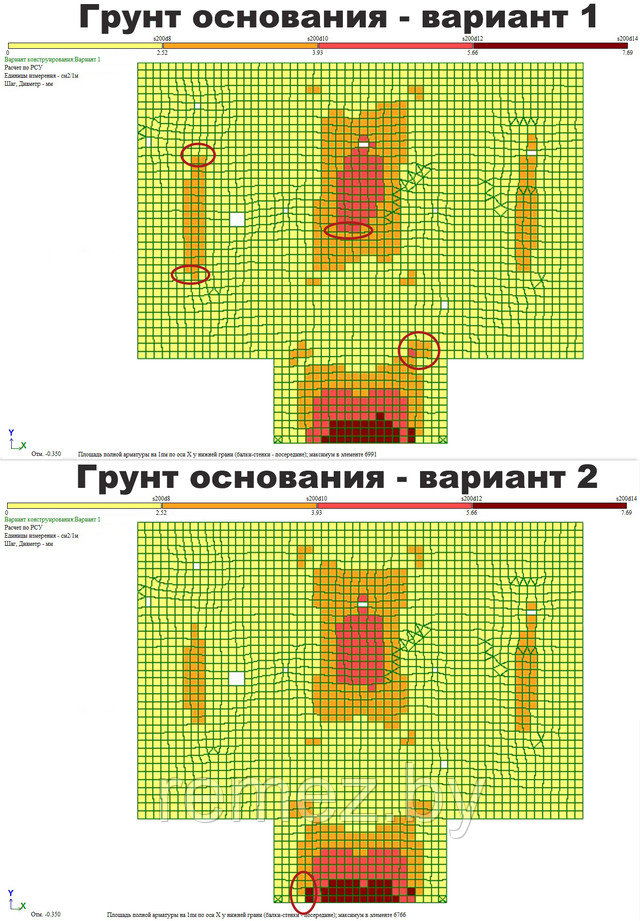

армирование перекрытия у нижней грани в направлении по оси X
По оси X у нижней грани плиты произошло расширение участков дополнительного армирования под влиянием перераспределения напряжений от нагрузки на перекрытие.
По расчету, по основной площади в нижней зоне плиты перекрытия, требуется армирование стержнями d=8 мм с шагом установки 200 мм.
3) Армирование плиты перекрытия у верхней грани по оси Y;
армирование перекрытия у верхней грани в направлении по оси Y
Распределение усилий от нагрузки в обоих случаях стало причиной появления новых участков где для устройства перекрытия требуется дополнительное армирование в верхней зоне.
4) Армирование плиты перекрытия у верхней грани по оси X;

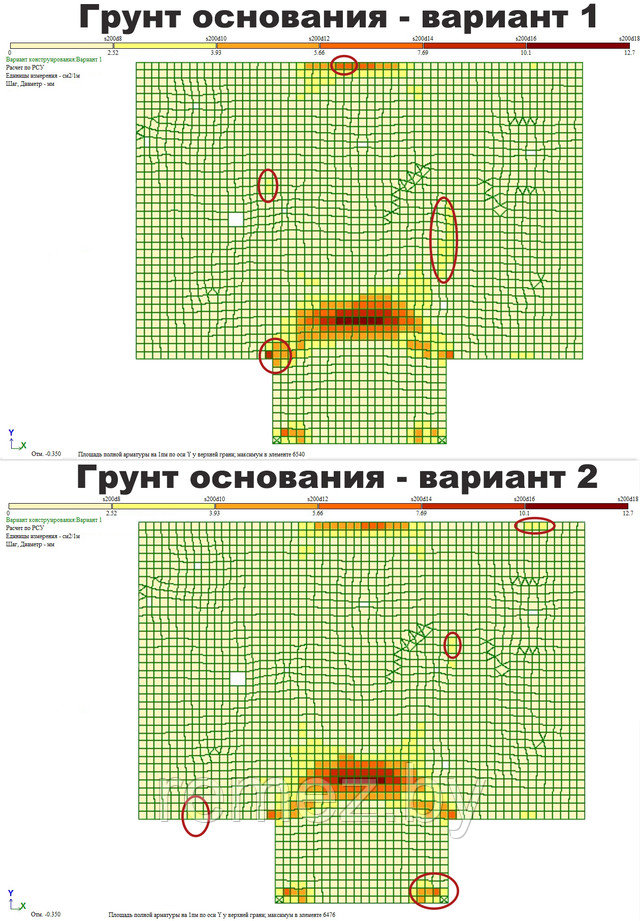

армирование перекрытия у верхней грани в направлении по оси X
По оси X у верхней грани плиты произошло расширение и образование новых участков дополнительного армирования под влиянием разного распределения напряжений от нагрузки на перекрытие.
По расчету, по основной площади в верхней зоне плиты перекрытия, требуется армирование стержнями d=8 мм с шагом установки 200 мм.
5) Поперечное армирование плиты перекрытия.

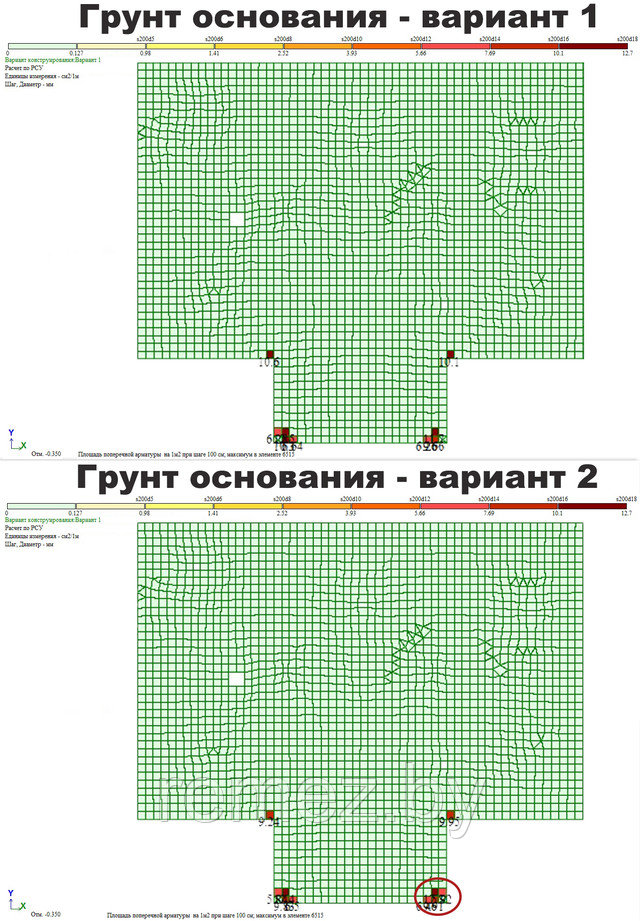

поперечное армирование плиты перекрытия
Поперечное армирование перекрытия отличается численным значением, что потребует изменения шага или диаметра устанавливаемых поперечных стержней на участках в зависимости от ситуации.

P.S. Расчет перекрытия выполнен для дома на плитном фундаменте. Если выполнить расчет рассматриваемой плиты перекрытия для дома на ленточном фундаменте или на свайном с ростверком, то результаты расчета на нагрузки будут отличаться еще больше.

По большей части, но не до конца, приблизиться к типовому решению по армированию данной плиты перекрытия возможно заменой основного армирования стержнями d=8 мм на стержни d=12 мм. Только это приведет к увеличению расхода арматуры на монолитное перекрытие более чем в два раза и не гарантирует до конца, что плита перекрытия выдержит туже нагрузку при расчете дома на каком-либо другом основании.

Плита перекрытия выдерживает ту нагрузку на которую выполнен расчет. Основание под фундаментом оказывает влияние не только на сам фундамент, а и на армирование перекрытия. Когда для строительства дома применяется типовой проект, то имеет смысл выполнить повторный расчет плиты перекрытия на заданные нагрузки с учетом воздействия нового основания.
