Надежные фундаменты. Пример расчета.
Фундамент - это основа любого здания и сооружения, от надежности которой зависит долговечность их эксплуатации. Помимо этого, затраты на строительство фундамента должны быть целесообразными.
Наиболее вероятно, что на рынке проектных услуг за небольшую цену Вам недорого предложат проект фундамента под дом или баню, как в ниже представленном варианте и составе:
Проект фундамента под дом:
Лист 1: План фундаментной подушки под ленточный фундамент дома.
Лист 2: План монолитного ленточного фундамента под дом.
Лист 3: Сечения (армирование) монолитного ленточного фундамента под дом.
Проект фундамента под баню.
Лист 1: План монолитного ленточного фундамента под баню.
Лист 2: Монолитный фундамент под банную печь и барбекю из кирпича.
Именно такой дешевый проект на фундамент под дом и баню, состоящий из пяти листов, принесли на пересчет и доработку, усомнившись в правильности принятых решений. Ориентировочная стоимость проекта, которую посчитают за выполнение подобной работы составит 50-150$. Так же, предварительно, на участке застройки были выполнены геологические изыскания (150-250$).
Следует отметить по данному проекту:
- скорее всего результаты геологических изысканий не брались в расчет и фундамент не рассчитывался, а решение принято типовое
- под вопросом армирование конструкций, на заявленное количество бетона следует добавить несколько тонн арматуры, даже при типовом решении монолитного ленточного фундамента
- нет фундаментов под ступени крылец и террас
- сомнительное решение по конструкции фундаментов крылец и террас
- возникнут проблемы при отсечении мостиков холода от внутреннего пространства бани и дома при утеплении
- для подключения инженерных сетей придется пробивать отверстия в фундаменте
- отсутствует проектная отметка благоустройства, в итоге, не возможно определить по чертежам глубину заложения фундамента
- отметка чистого пола 0,000 должна быть выше обреза фундамента
За относительно недорогую плату существует риск приобретения проектов с довольно странными решениями, например - утеплить фундамент с внутренней стороны. Судя по предложенному армированию в этом варианте так же необходимый расчет фундамента не производился.
Изучив результаты геологических изысканий и конструктивные особенности выше рассматриваемых дома и бани, собрали нагрузки, посчитали и спроектировали другой вид фундамента наиболее надежный и целесообразный для конкретных условий строительства.
Создание 3D модели грунта
на основании результатов геологических изысканий на площадке застройки. Чем больше скважин для исследования тем точнее результат. Для частного малоэтажного домостроения достаточное количество скважин находится в пределах 2-4 шт.
Создание и стыковка 3D модели дома с 3D моделью грунта.
Нагрузка на фундамент является неравномерной и зависит от объемно-планировочных и конструктивных характеристик здания (расположение оконных и дверных проемов в несущих стенах, сложность формы и этажности, схема несущих балок и перекрытий, форма кровли...). На данном этапе важно правильно нагрузить конструкции и задать их характеристики.

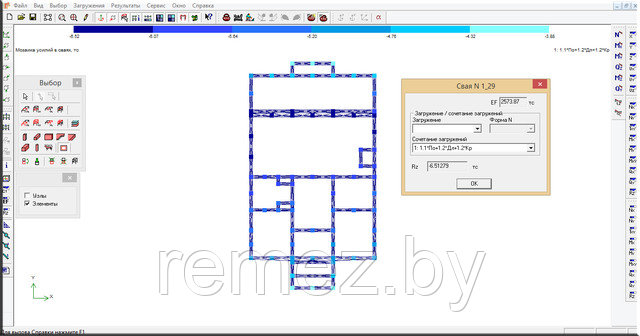

Определение усилий в сваях
рациональная расстановка свай, подбор длины и сечения свай, расчет жесткости свай.
Определение усилий в ростверке свайного фундамента под дом.
Подбор сечения ростверка осуществляется параллельно с расстановкой свай для расчета наиболее лучшего и рационального варианта армирования. Итог расчета зависит от геологических условий и распределения нагрузок на обрез фундамента.
Создание и стыковка 3D модели бани с 3D моделью грунта.

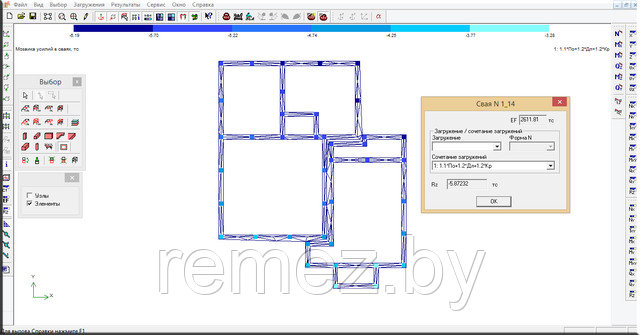

Расстановка свай и определение усилий в сваях.

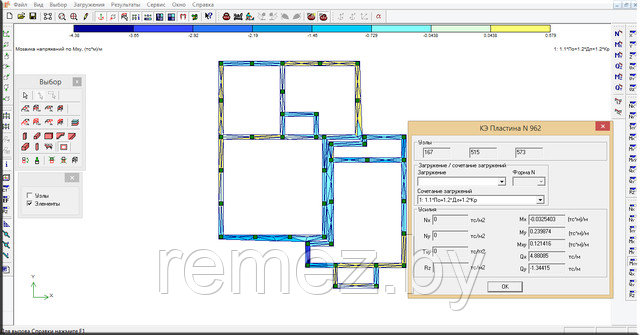

Определение усилий в ростверке свайного фундамента под баню.

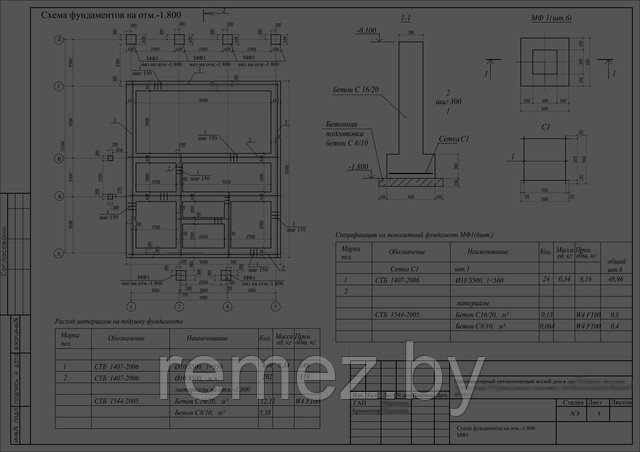

На основании проведенных расчетов приняли рациональные решения для заданных условий и изготовили детальные чертежи фундаментов.
Проект фундамента под дом и баню
изготовлен на основании расчета по результатам геологических изысканий. Прекрасным бесплатным дополнением к проекту, особенно для тех кто планирует контролировать строителей самостоятельно или строить фундамент своими руками, послужит 3D модель в которую входят конструктивные элементы отображенные на чертежах.В итоге получили полноценный ПРОЕКТ НАДЕЖНОГО НЕДОРОГОГО ФУНДАМЕНТА:
- фундамент посчитан в соответствии с геологическими условиями участка застройки
- в состав проекта включены фундаменты под ступени крылец и террас
- надежные конструктивные решения по устройству фундамента под крыльца и террасы
- конструктивные решения по устройству плит пола, ступеней, крылец и террас
- решены вопросы по отсечению мостиков холода при утеплении фундамента
- даны рекомендации по устройству гидроизоляции и утепления фундамента
- отмечены отверстия для подключения инженерных сетей
- в спецификацию материалов входят элементы вводов инженерных сетей (гильзы, участки сетей) которые необходимо смонтировать в процессе устройства фундамента
- определена проектная отметка благоустройства территории, а соответственно и глубина заложения фундамента
- даны решения по устройству отмостки и дренажной системы
- объемы работ и спецификация материалов даны на весь нулевой цикл строительства дома и бани, а так же на устройство дренажной системы (не входят элементы благоустройства (отмостка)).
Чтобы сравнить сколько стоит фундамент, расходы на строительство фундамента под дом и баню сведены в таблицу. Так как данная статья бессрочная, цену отобразили в наиболее стабильных единицах на день её выхода - $.
| № п.п. | Статья расходов | ед. изм. | цена за ед., $ | Ленточный монолитный фундамент по типовым решениям | Фундамент на буронабивных сваях на основании расчетов | ||
|---|---|---|---|---|---|---|---|
| кол-во | цена, $ | кол-во | цена, $ | ||||
| 1 | геологические изыскания на участке застройки | 1 | 150 | 1 | 150 | ||
| 2 | проект на строительство фундамента под дом и баню | 1 | 150 | 1 | 400 | ||
| 3 | земляные работы (разработка траншей под фундамент) | м3 | 6 | 155 | 930 | - | - |
| 4 | земляные работы (бурение скважин под сваи d=200 мм) | м.п. | 2.5 | - | - | 194.5 | 486 |
| 5 | подготовка из тощего бетона | м3 | 22 | 8.75 | 192.5 | - | - |
| 6 | бетон С8/10 (М150)+доставка по 6 м3 | м3 | 44 | 8.75 | 385 | - | - |
| 7 | бетонирование фундамента | м3 | 35 | 75.5 | 2642.5 | 30 | 1050 |
| 8 | бетон С16/20 (М250)+доставка по 6 м3 | м3 | 49 | 75.5 | 3699.5 | 30 | 1470 |
| 9 | земляные работы (обратная засыпка пазух фундамента) | м3 | 5 | 71 | 355 | - | - |
| 10 | Устройство дренажной системы | м.п. | 10 | ? | ? | 155 | 1550 |
| 11 | Материалы на дренажную систему (щебень, труба, геотекстиль) | м.п. | 7.8 | ? | ? | 155 | 1209 |
| итого $: | 8505 | 6315 | |||||
| итого сэкономлено $: | +2190 | ||||||
| P.S. в статью расходов не включены работы которые будут выполняться при устройстве обоих типов фундамента (снятие растительного слоя, геодезические работы, устройство плит пола, крылец и террас, ступеней, утепление и гидроизоляция, устройство засыпки под плиты полов и крылец с террасами, планировка участка, отмостка), потребность в опалубке и арматуре (при условии правильного армирования) т.к. приблизительно одинаковая в двух вариантах. В данном случае (независимо от вида фундамента), при благоустройстве территории, планируется сбор дождевой воды с поверхности участка и крыш дома и бани в дренажный колодец у автостоянки для технического использования (мойка, полив). Поэтому, если знак "?" в пунктах расходов на устройство дренажной системы заменить на стоимость, получим чистую экономию +4949$. | |||||||
Важно знать! Предприимчивые строители зачастую предлагают свое решение, как сделать более дешевый фундамент. Данный случай не стал исключением и строители, относительно недорого, предложили фундамент на буронабивных сваях (свайно-ростверковый), но со своей произвольной расстановкой и габаритами свай и способом армирования. Выполнив необходимый расчет, стало понятно, что предложенный строителями перерасход материалов для надежности, не обеспечил бы прочность на двух участках фундамента, при наиболее невыгодных сочетаниях нагрузок на здание в данных геологических условиях.
Нельзя собрать нагрузки и посчитать фундамент под дом или баню в уме или "на коленке". Если меняется основание под фундамент здания (привязка типового проекта к другому участку застройки), проект необходимо пересчитать и перепроверить так как по другому будет происходить распределение напряжений в несущих конструкциях здания.
Лучший фундамент - это не дешевый вариант, голословно предложенный строителем, а надежный, рассчитанный конструктором на заданном основании (геологические характеристики) по действующим нормам и правилам.
