Свайный фундамент. Расчет фундамента на сваях.

Свайный фундамент. Расчет фундамента на сваях.

Проект на монолитный свайный фундамент для двухэтажного дома.

Под формулировкой свайно ростверковый фундамент чаще всего понимается монолитный железобетонный фундамент на буронабивных сваях оголовки которых обвязывает ростверк. В предварительно пробуренные скважины устанавливаются арматурные каркасы и бетонируются сваи под фундамент (в обсадной трубе или без её). Сваи по верху соединяет ростверк, который распределяет нагрузку между ними. Если ростверк фундамента имеет опору на грунт и вместе со сваями передает нагрузки от дома на основание, то такой фундамент иногда называют свайно ленточный.

Порядок расчета и проектирование фундамента на сваях:

1. Создаем модель грунта основания по результатам геологических изысканий на участке застройки (вносим в расчетную программу данные показателей по каждой скважине, чем больше скважин тем точнее модель).

Трехмерная модель грунта по результатам геологии

2. Создаем трехмерную расчетную модель дома, задаем характеристики конструкций и нагрузки.

3д модель дома для расчета фундамента на свайном поле

3. Стыкуем трехмерные модели грунта и дома с заданными характеристиками для последующего расчета.

Стыковка 3д модели грунта и 3д модели здания

4. Поэтажно нагружаем дом и производим предварительный расчет с определением значений и распределением нагрузок на свайный фундамент.

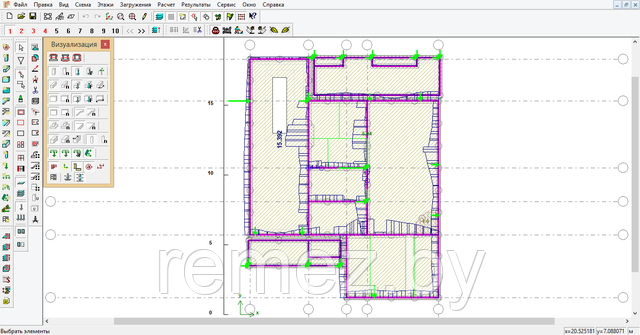

Предварительный расчет фундамента после поэтажного загружения

5. Анализируем сваи под фундамент, при необходимости корректируем их расстановку и габариты.

Анализ усилий в сваях после расчета

6. Анализируем ростверк свайного фундамента, при необходимости корректируем его параметры и расстановку свай, для получения более выгодных результатов расчета.

Результаты расчета ростверка свайного фундамента

7. Выполняем окончательный расчет свайного фундамента, при наиболее неблагоприятном сочетании нагрузок, после корректировки схемы (расстановка свай, параметры ростверка).

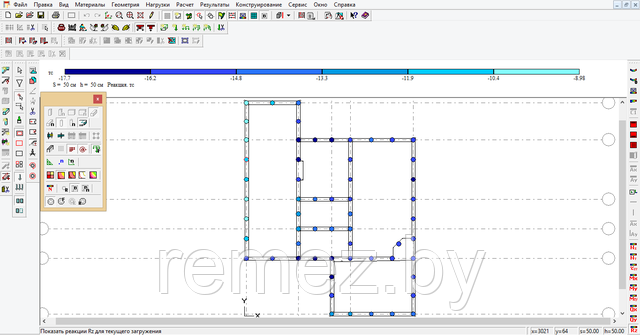

Усилия в сваях при наиболее неблагоприятном сочетании нагрузок

8. Рассчитываем и подбираем арматуру в верхней зоне ростверка, определяем места где требуется дополнительное армирование фундамента (усиление ростверка на сваях).

Расчет армирования ростверка в верхней зоне

9. Рассчитываем и подбираем арматуру в нижней зоне ростверка свайного фундамента, определяем места дополнительного армирования (усиление).

Расчет армирования ростверка в нижней зоне

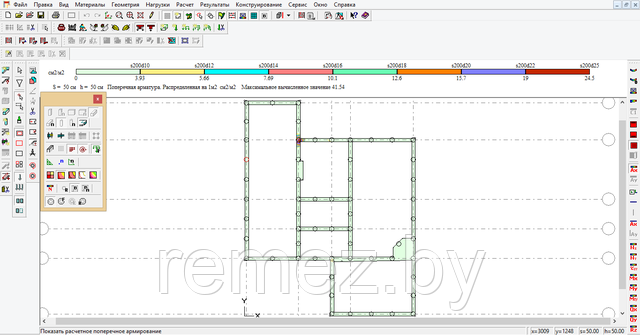

10. Рассчитываем и подбираем поперечную и конструктивную арматуру на ростверк свайного фундамента, определяем места дополнительного поперечного армирования (усиление стержнями, расстановка хомутов).

Расчет поперечной арматуры ростверка

11. По результатам расчета изготавливаем проект фундамента на сваях (детальные чертежи: указания, решения, рекомендации, схемы, планы, разрезы, сечения, узлы, ведомости работ и спецификации материалов) для дома с заданными условиями строительства (параметры здания и геология основания).

Детальный проект на устройство свайного фундамента

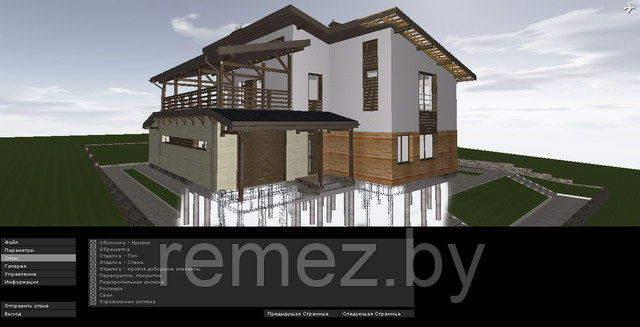

12. Бесплатная 3д модель, которая полностью соответствует выполненным чертежам на свайный фундамент, является отличным дополнением и облегчает читаемость проекта (необходимо установить простое бесплатное приложение), особенно если строительство планируется собственными силами, либо под Вашим пристальным контролем за работой строителей.

Приложение с 3д моделью свайного фундамента

Свайный фундамент относится к экономичным видам фундаментов в определенных условиях строительства (геология участка, параметры здания, способ погружения). Цена на возведение фундамента на сваях с ростверком может быть значительно ниже чем на устройство плитного или ленточного фундамента. Если требуется в доме устройство подвала или цокольного этажа, то свайно ростверковый фундамент возможно применять в комбинированной схеме с ленточным или плитным фундаментом.

Под свайно-ленточный фундамент (ростверк опирается на сваи и грунт основания), на пучинистых грунтах, важно предусмотреть мероприятия исключающие воздействия морозного пучения на ростверк (подкладка пенопласта или подсыпка песка под ростверк, в данной схеме работы фундамента, являются неверным решением). Цена на устройство фундамента на сваях в данном случае возрастет.
В любых условиях строительства, земельный участок необходимо благоустраивать таким образом, чтобы защитить фундамент от неблагоприятного воздействия атмосферных осадков.
