Ленточный фундамент. Расчет и пример проекта.
Проект на монолитный ленточный фундамент
- Создается модель грунта основания под фундамент по результатам геологических изысканий.
- Создается расчетная схема здания с подсобными помещениями для дома. Задаются характеристики конструкций.
- Выполняется сбор нагрузок на несущие конструкции при самом неблагоприятном сочетании.
- Привязываем расчетную схему грунта (упругое основание) к расчетной схеме подсобного здания для дома. Цель - максимально приблизить расчет фундамента и конструкций здания к реальным условиям.
- В программном комплексе производим расчет ленточного фундамента в составе полной расчетной схемы здания. При необходимости корректируем схему и проводим необходимое количество итераций.

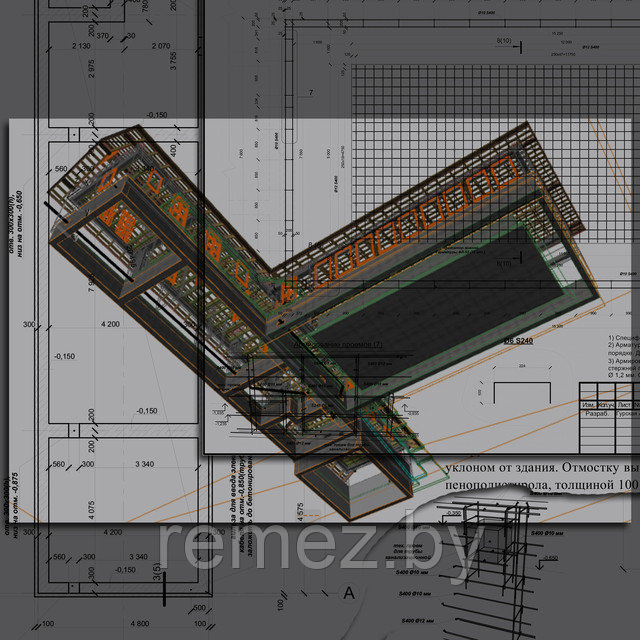

- На основании результатов расчета выполняем подбор арматуры на основное и дополнительное армирование ленточного фундамента. Арматура на дополнительное армирование устанавливается в местах где необходимо выполнить усиление каркаса ленточного фундамента (основная цель расчета).
- Разрабатываем проект надежного фундамента - детальные чертежи, схемы армирования и спецификации материалов на ленточный фундамент под вспомогательное здание для дома, согласно заданным условиям строительства. В данном случае строительство здания и бетонирование фундамента разделено на два этапа. На первом этапе выполняется устройство фундамента под основную часть хозяйственного здания для дома, а после завершения строительства основного здания, на втором этапе, к нему пристраивается ленточный фундамент под часть здания с плавательным бассейном на участке для дома.

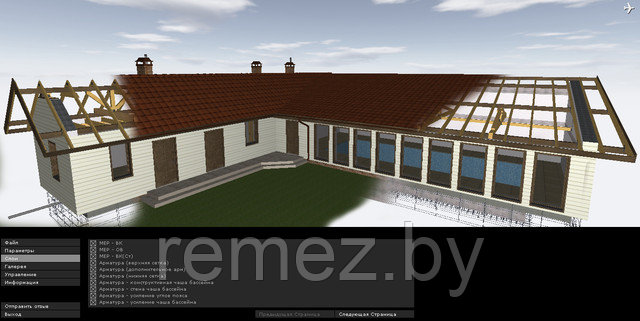

В проект входит бесплатное приложение и 3д модель ленточного фундамента, которая облегчит читаемость чертежей.
Ленточный фундамент - самый распространенный тип фундамента для строительства дома, бани, хозяйственных построек, цокольных этажей и стен подвала любого здания. Важно соблюдать технологию строительства при его возведении. Целесообразность выбора ленточного фундамента перед свайно ростверковым или плитным фундаментом должна быть обусловлена геологическими условиями участка застройки, параметрами здания для которого он предназначен и подтверждена расчетом.
Ленточный фундамент выдержит любую нагрузку - это ошибочное предположение. Конструкция ленточных фундаментов зависит от геологических условий строительства и распределения нагрузок. Расчет выполняется для определения слабых мест в которых необходимо выполнить дополнительное армирование. Выбор ленточного фундамента необходимо обосновать так как это не самый экономичный фундамент для строительства дома.
