Нагрузка на ферму

Нагрузка на ферму

Расчет на нагрузки и проектирование ферм для крыши

Чтобы рассчитать ферму необходимо:

1) Создать расчетную схему здания, задать стропильную систему и определить геометрические характеристики фермы для устройства крыши.

расчетная схема здания с заданными стропильными фермами

2) Собрать нагрузки и приложить их к крыше расчетной схемы здания.

приложение нагрузок на крышу с фермами в расчетной схеме здания

3) Выполнить расчет схемы здания методом конечных элементов (МКЭ).

расчетная схема задания для расчета ферм на нагрузки

4) Сбор нагрузок на узлы и определение усилий в стержнях фермы происходит в процессе программного расчета, в зависимости от заданных параметров схемы здания.

усилия в стержнях стропильной системы от приложенных нагрузок

5) По максимальным усилиям в стержнях ферм подобрать или проверить заданные сечения стержней.

Мозаика усилий Му в стержнях фермы от нагрузки на крышу

Мозаика усилий Мz в стержнях фермы от нагрузки на крышу

Мозаика усилий N в стержнях фермы от нагрузки на крышу

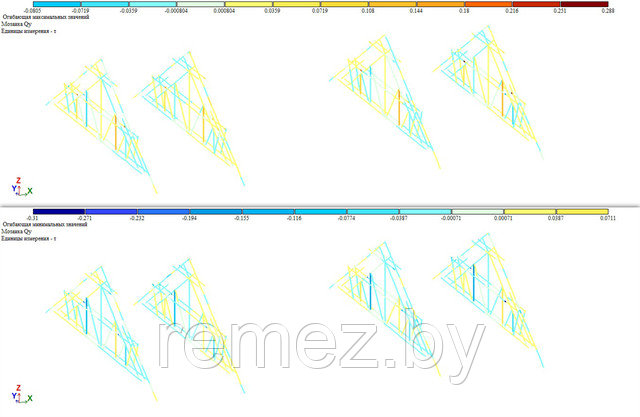

мозаика усилий Qу в стержнях фермы от нагрузки на крышу

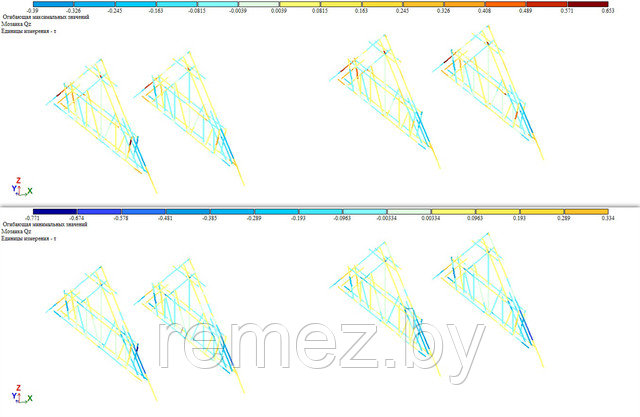

мозаика усилий Qz в стержнях фермы от нагрузки на крышу

Чтобы унифицировать фермы, для проверки сечений выбираются самые экстремальные значения усилий в идентичных стержнях ферм.

6) По определенным усилиям в стержнях ферм выполнить расчет узловых соединений элементов фермы на врубках и с накладками на цилиндрических нагелях.

По результатам расчета и проверки сечений стержней в ферме осуществляется ее проектирование с разработкой деталировочных чертежей и спецификаций.

Рассчитывать фермы на нагрузки лучше в специализированных программных комплексах для расчета строительных конструкций с учетом характеристик упругого основания под фундаменты зданий. При комплексном расчете всей модели здания, сбор нагрузок на фермы и определение усилий в стержнях ферм происходят в условиях приближенных к реальной работе несущих конструкций.
